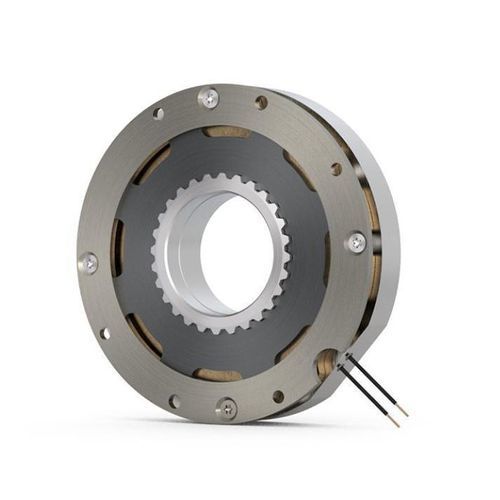

ディスク式ブレーキ COMBISTOP S1 FLAT

摩擦ばね作動式車両用

製品概要
COMBISTOP S1 FLAT は、AGVやロボットシステムなど取り付けスペースが非常に限られる用途向けに設計された、フラット設計のばね方式保持ブレーキです。特許取得の摩擦システムにより、摩擦ディスク、アーマチュア、フランジ間の摩擦で運動エネルギーを熱に変換し、従来のばね式ブレーキより高い制動トルクを実現します。現在のトルク範囲は 3.4 Nm ～ 10.8 Nm です。プラグ＆プレイ設計および取付け済みのエアギャップにより、迅速な取り付けと短い立ち上げ時間が可能です。希土類を使用しない設計でありながら、永久磁石ブレーキに匹敵する性能を提供し、材料の独立性とサプライチェーンの信頼性を向上させます。

ハイライト

• 2種類のサイズ
• 材料独立性を高めるため希土類不使用
• トルク範囲：3.4 Nm - 10.8 Nm
• 使用温度範囲：-40 °C ～ +80 °C
• S1運転／100% duty対応設計
• 高い非常停止時の摩擦エネルギー許容
• 安定した制動トルク
• ケーブル配線内蔵
• VDE 0580 による最大絶縁クラス F
• 標準電圧：24 V

技術データ
サイズ | 公称トルク M2 [Nm] | 80 °C 時の最小静止トルク M4min80 [Nm] | 標準消費電力 [W] | 外径 [mm] | 最大ハブ穴径 [mm]
769 | 3.4 | 2.1 | 42 | 63.5 | 22
770 | 10.8 | 6.5 | 36 | 94 | 34

特長 / 技術仕様

• モデル：COMBISTOP S1 FLAT
• ブランド：KEB Automation KG
• トルク範囲：3.4 Nm ～ 10.8 Nm（摩擦部品のペアリング／慣らし後に公称トルク達成）
• 対応サイズ：769（3.4 Nm）および 770（10.8 Nm）、それぞれ 80 °C 時の最小静止トルクあり
• 標準消費電力：42 W（サイズ 769）／36 W（サイズ 770）
• 外径：63.5 mm（サイズ 769）／94 mm（サイズ 770）
• 最大ハブ穴径：22 mm（サイズ 769）／34 mm（サイズ 770）
• 使用温度範囲：-40 °C ～ +80 °C
• S1運転／100% duty 対応設計
• 高い非常停止摩擦エネルギー許容と安定した制動トルク
• ケーブル配線内蔵；オプションで接続済ケーブル、プラグ、圧着端子を用意
• 標準電圧：24 V；コイル電圧のカスタム対応可
• 希土類不使用（永久磁石ブレーキに匹敵する性能）
• プラグ＆プレイ構成および取付け済エアギャップで迅速な立ち上げが可能
• カスタマイズ例：制動トルク変更、電圧カスタム、サイズカスタム、コネクタ組立、工場／受入証明書発行（要相談）
