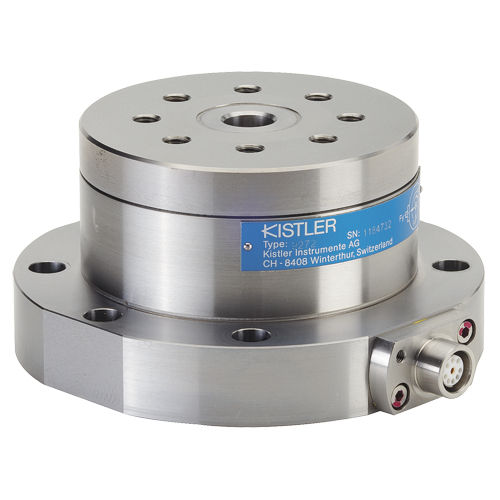

力・トルクセンサ 9272

説明
この圧電式多成分ダイナモメータは、力の直交3成分Fx、Fy、FzとトルクMzを測定します。装置は、底板と上板の間に高いプリロードで取り付けられた4成分センサを採用しており、ほとんど変位なしで成分を測定できます。センサは接地絶縁で取り付けられ、グラウンドループ問題を低減します。本体は防錆処理され、飛散水や冷却剤の浸入から保護されています。接続ケーブル（タイプ1677A5または1679A5）を使用すると保護等級IP67に適合します。

主な特徴／利点

• コンパクトな多成分力／トルク測定器
• 穴あけ加工時の切削力測定に適合
• 産業用途の汎用測定に使用可能

仕様／技術データ

• 型番：9272
• センサ種類：圧電式、4成分センサ
• 測定成分：Fx、Fy、Fz（力）およびMz（トルク）
• 最大トルク（機種）：Mz ±200 Nm
• センサ配置：底板と上板の間に高いプリロードで取り付けられた4成分センサ
• 測定変位：ほとんど変位なしで測定可能
• 荷重に関する注意：複合荷重や偏心荷重により測定範囲が狭まる場合がある
• 電気的：接地絶縁取り付けによりグラウンドループ問題を大幅に低減
• 環境保護：防錆処理；飛散水や冷却剤に対する保護
• 保護等級：接続ケーブル（1677A5または1679A5）使用時にIP67に適合
• 標準的な用途：穴あけ時の切削力測定および汎用の多成分力／トルク測定
