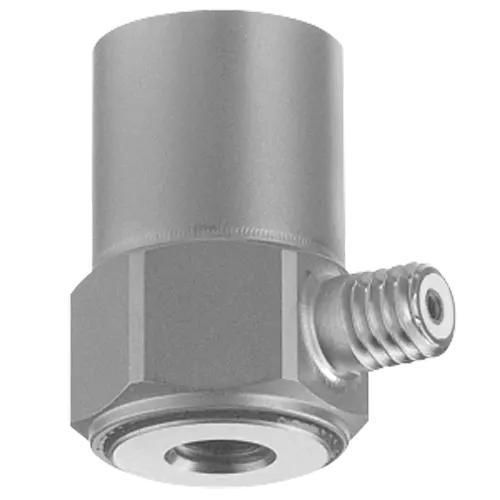

単軸加速度計 8703A50M1単軸方向一軸圧電
お気に入りに追加する
商品比較に追加する
特徴
- 方向
- 単軸, 一軸, 単軸方向
- 技術
- 圧電, IEPE, シア
- オプションと付属品
- 電気内蔵型, 高温, 密封, アナログ出力, 電圧出力, 絶縁, IP68
- 測定範囲
最大: 490 m/s²
(1,608 ft/s²)最少: -490 m/s²
(-1,608 ft/s²)- 周波数
最大: 10,000 Hz
最少: 0.5 Hz
詳細
製品概要
主な特長
測定レンジ
製品タイプ
計測特性
電気的特性
影響量
動的特性
認証・規格
動作と取り付け
インターフェース
技術仕様
- Kistler PiezoStar® 型式 8703A50M1 は、±50 g の測定範囲を持つ単軸ピエゾ加速度計です。接地絶縁構造で IEPE（電圧）出力を備え、耐高温性と耐環境性（防護等級 IP68、耐温度範囲 −54 °C ～ 165 °C）により NVH 試験などに適しています。
主な特長
- 接地絶縁型、IEPE 出力の加速度計
- 加速度範囲：±50 g
- 感度：100 mV/g
- 動作温度（静的）：−54 °C ～ 165 °C
- 単軸、PiezoStar®（シア）技術
測定レンジ
- 最大測定レンジ：50 g（±50 g）
製品タイプ
- デバイスタイプ：加速度計
- 軸数：1
- 技術：PiezoStar®（シア）
計測特性
- しきい値（加速度）：0.0012 g RMS
- 温度安定性：あり
電気的特性
- 出力信号種別：電圧（ピエゾ、IEPE）
- 電気絶縁：接地絶縁
- 接地絶縁：あり
影響量
- 感度（電圧 / IEPE 出力）：100 mV/g
- 感度の温度係数：0.004 %/°C
動的特性
- 最小周波数（±5%）：0.5 Hz
- 最大周波数（±5%）：10,000 Hz
認証・規格
- 保護等級（EN 60529）：IP68（気密シール）
動作と取り付け
- 最小動作温度（静的）：−54 °C
- 最大動作温度（静的）：165 °C
- 取り付け方法：ねじ孔 / スタッド、接着剤 / ワックス、磁気ベース
- ねじ孔取付：対応
- 接着取付：対応
- 磁気取付：対応
- シーリング：気密シール、IP68
- 主な用途：NVH 試験、高温環境での測定
インターフェース
- コネクタタイプ：側面、10-32（ネガティブ）
技術仕様
- ブランド：Kistler
- モデル：8703A50M1
- シリーズ / 技術：PiezoStar®（シア）
- 加速度レンジ：±50 g
- 感度：100 mV/g
- 出力：電圧（ピエゾ、IEPE）
- 軸数：1
- 周波数範囲：0.5 Hz ～ 10,000 Hz（±5%）
- しきい値（加速度）：0.0012 g RMS
- 感度の温度係数：0.004 %/°C
- 動作温度：−54 °C ～ 165 °C
- 電気絶縁：接地絶縁
- シーリング / 保護等級：気密シール、IP68
- 取り付けオプション：ねじ孔 / スタッド、接着剤 / ワックス、磁気ベース
- コネクタ：側面、10-32（ネガティブ）
- 対象用途：NVH 試験
