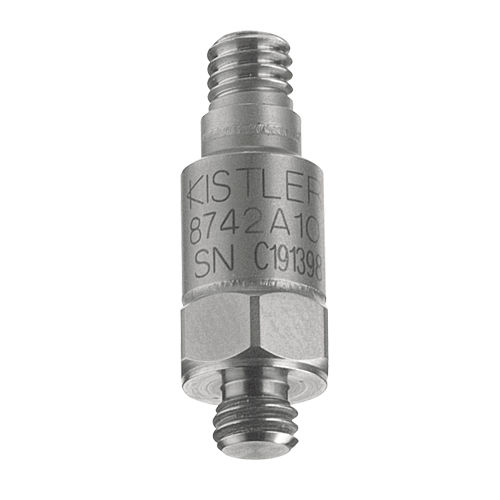

一軸加速度計 8742A series

クリスタルシア電気内蔵型

概要
8742Aシリーズは、産業用試験・計測アプリケーションにおける高速事象のインパルス、衝撃、起爆衝撃を測定するために設計された石英製K‑Shear衝撃加速度計です。

主な特長 / 利点

• 低インピーダンス、電圧出力モード
• 4つの石英結晶による独自の剪断モード検出素子
• 測定範囲：±5000 g、±10000 g、±20000 g、±50000 g
• 繰り返し接続に対応する堅牢なコネクタ
• 約100 kHzの高い共振周波数を持つ広帯域
• CE準拠

説明
検出素子は、4つの石英結晶を用いた剪断モード構成と環状の予圧スリーブ、統合された地震質量を組み合わせた設計です。この構造により素子の共振周波数が高く（≈100 kHz）、高速トランジェントを精確に捉え、ゼロシフトや内部アンプの飽和を最小限に抑えます。熱トランジェントに対する感度は低く、横方向およびベース歪みに対する感度も極めて低いのが特長です。石英検出材は高衝撃下でも脱分極しません。ケース絶縁オプションは、共振周波数を損なうことなく電気的絶縁を実現します。

バリエーション

• 8742A5 — K‑Shear 衝撃加速度計、±5000 g
• 8742A10 — K‑Shear 衝撃加速度計、±10000 g
• 8742A20 — K‑Shear 衝撃加速度計、±20000 g
• 8742A50 — K‑Shear 衝撃加速度計、±50000 g

仕様 / 技術データ

• 型番：8742A
• シリーズ/タイプ：K‑Shear
• 出力/モード：低インピーダンス、電圧モード
• 共振周波数：≈100 kHz
• 帯域幅：広帯域（高速事象向け）
• 検出素子：剪断モード、4石英結晶の構成、環状予圧スリーブおよび地震質量内蔵
• 性能：熱トランジェントに対して不感；横方向およびベース歪みに対する感度が極めて低い；高衝撃下でも石英は脱分極しない；内部アンプの飽和は実質的に排除
• オプション：電気的絶縁を提供するケース絶縁オプション
• コネクタ：繰り返し接続可能な堅牢コネクタ
• 適合：CE
