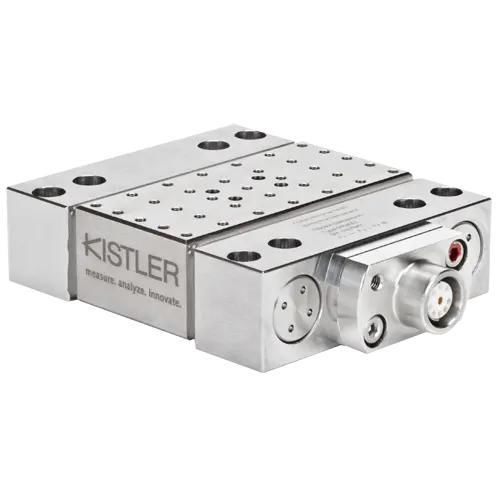

ダイナミック動力計 9119AA1

アナログ牽引/圧縮高精度

製品説明
本製品は3成分（Fx、Fy、Fz）の直交力成分を測定する多成分ダイナモメータです。非常に低い応答閾値と高感度により、極めて小さい力の精密測定が可能であり、研究室での試験や工程開発に適しています。

主な特長

• ピエゾ式の多成分ダイナモメータ、測定範囲 Fx、Fy、Fz ±4 kN
• カバープレート：39×80 mm（製品ページでは90×90 mmの記載もあり、バリアントが存在します）
• 固有周波数：fn(x) 6 kHz、fn(y) 6.4 kHz、fn(z) 6.3 kHz
• フランジ型コネクタ：Fischer 9ピン（Fischer 104 9‑pole）

技術データ（要約）

• 測定レンジ：最小 -4 kN、最大 4 kN
• 製品タイプ / 測定システム：多成分ダイナモメータ / センサ
• 予荷重センサ（Preloaded sensor）：有り
• クロストーク（最大）：Fx→Fy -2 … 2 %、Fx→Fz -2 … 2 %、Fy→Fx -2 … 2 %、Fy→Fz -2 … 2 %、Fz→Fx -2 … 2 %、Fz→Fy -2 … 2 %
• 計測閾値：<0.002 N
• 出力信号種別：Charge（ピエゾ電気、PE）
• 感度：Fx -26 pC/N、Fy -13 pC/N、Fz -26 pC/N
• 保護等級（EN 60529）：IP67
• 動作温度範囲：-20 … 70 °C
• 適用分野：NVH試験、切削加工および加工開発、3C電子機器の製造
• ケーブル付属：無し
• コネクタ種別：Fischer 104 9‑pole（neg.）
• 重量：0.93 kg
• 納期：要問い合わせ

特性 / 技術仕様

• 型名 / 呼称：MiniDyn
• 製品コード / ID：18017664
• ページ表記の型番：9119AA1
• 最大力（Fx、Fy、Fz）：±4 kN
• カバープレート寸法：39×80 mm（ページ上では90×90 mmの記載もあり）
• 固有周波数：x = 6 kHz、y = 6.4 kHz、z = 6.3 kHz
• 出力：Charge（ピエゾ電気、PE）
• 感度（軸ごと）：Fx = -26 pC/N、Fy = -13 pC/N、Fz = -26 pC/N
• 検出閾値：<0.002 N
• クロストーク（最大）：-2 … 2 %（軸間）
• 保護等級：IP67（EN 60529）
• 動作温度：-20 … 70 °C
• コネクタ：Fischer 104 9‑pole（neg.）
• ケーブル：付属しない
• 重量：0.93 kg
• 典型的な用途：NVH試験、切削／加工開発、3C電子機器製造
