IP67動力計 9119AA2

負荷測定用

製品概要

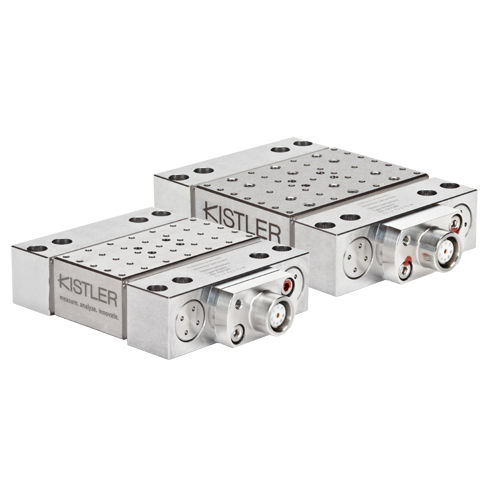

本製品は、力の3直交成分を測定する多成分ダイナモメーターです。非常に低い検出閾値と高い感度により、極めて微小な力の測定が可能です。

主な特長

• 圧電式多成分ダイナモメーター、最大 Fx、Fy、Fz ±4 kN
• カバープレート 55 x 80 mm
• 固有周波数: fn(x) 4.3 kHz、fn(y) 4.6 kHz、fn(z) 4.4 kHz
• フランジ付きFischer 9ピンコネクタ（Fischer 104）
• 保護等級 EN 60529: IP67

利用可能な機械アダプタおよびホルダ

• ディスク型タレット用機械アダプタ（右、左、ストレート） VDI Ø16 mm、Ø20 mm、Ø25 mm、Ø30 mm対応
• Coromant Capto C3、C4、C5用アダプタ
• HSK-T63用アダプタ
• 外径旋削用ホルダ: 8 x 8 mm、10 x 10 mm、12 x 12 mm、16 x 16 mm、20 x 20 mm、0.31" x 0.31"、0.38" x 0.38"、0.5" x 0.5"、0.63" x 0.63"
• 内径旋削用ホルダ: Ø8 mm、Ø10 mm、Ø12 mm、Ø16 mm

用途
NVH試験、切削プロセスおよび加工開発、3Cエレクトロニクス製造など、製造・研究開発における力の測定。

技術データ（概要）

• 測定範囲: -4 kN ～ 4 kN（Fx、Fy、Fz）
• 固有周波数: x 4.3 kHz、y 4.6 kHz、z 4.4 kHz
• クロストーク（最大）: 軸間で概ね -2 … 2 %
• 検出閾値: <0.002 N
• 出力信号: チャージ（圧電、PE）
• 感度: Fx -26 pC/N、Fy -13 pC/N、Fz -26 pC/N
• コネクタ: Fischer 104 9ピン（フランジ）
• ケーブル: 同梱なし
• 動作温度範囲: -20 … 70 °C
• 質量: 1.35 kg

認証 / 準拠規格
保護等級 EN 60529: IP67

特性 / 技術仕様

• モデル: 9119AA2（MiniDyn）
• 製品種別: 多成分ダイナモメーター（センサ）
• 軸あたり最大荷重: ±4 kN
• カバープレート寸法: 55 x 80 mm
• 出力: 圧電チャージ出力
• プレロードセンサ: 有り
• 検出閾値: <0.002 N
• クロストーク（最大）: ±2 %
• 保護等級: IP67
• コネクタ種類: Fischer 104 9ピン（ネガティブ）
• 質量: 1.35 kg
