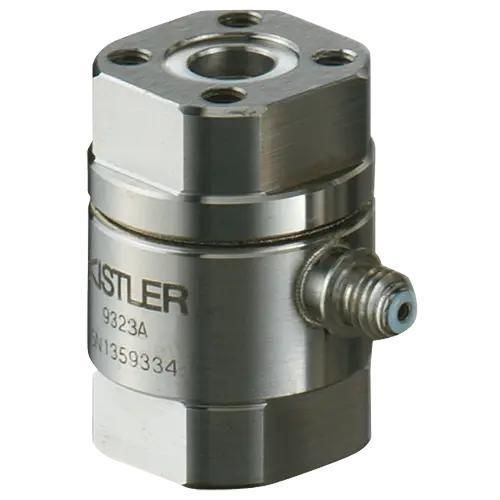

牽引/圧縮ロードセル 9323A

パンケーキ型単軸圧電

概要
この Kistler 製プレスフォース用ロードセルは、圧力（圧縮）方向の動的・準静的荷重を測定するための一軸ピエゾ素子センサーです。工場出荷時に前荷重が与えられたモジュラー設計で、チャージアンプ等のコンディショニング機器への即時組込みが可能です。

主な特長

• ピエゾ式プレスフォースロードセル、工場で前荷重および校正（バリアントに依存）
• 校正済みFzレンジ（利用可能）：0 … 0.1 kN、0 … 0.2 kN、0 … 1 kN、0 … 2 kN、0 … 10 kN、0 … 20 kN（バリアントによる）
• 感度（概算）：レンジにより約 –3.9 ～ –9.6 pC/N
• コンパクト寸法：DxH 20 x 26 mm、質量 約47～50 g

技術仕様

• 測定範囲：最小 0 kN、最大 最大20 kN（バリアント依存）
• 校正：上記のFzレンジを工場校正で提供
• 製品種別：一軸力センサー（前荷重あり）
• 機械的特性：前荷重 約8.5 kN、許容引張力 約0 … -1～-2 kN（バリアントによる）、軸剛性 約1.2–1.3 kN/μm、最大曲げモーメント Mxy 約23 N·m、最大トルク Mz 約5 N·m、せん断力 約0.62 kN
• クロストーク：Fx→Fz / Fy→Fz は典型的に ±0.03–0.05 %、Mx/My→Fz は約 ±0.5 N/N·m
• 計測特性：直線性 ≤ ±0.5 %FSO、再現性（相対標準偏差） 約0.02–0.03 %FSO
• 電気特性：出力形式 = 電荷（ピエゾ）、静電容量 約29–68 pF、絶縁抵抗 ≥ 5·10^13 Ω
• 影響量：感度の温度係数 約0.05 %/°C
• 動的特性：固有振動数 Fz 約72–74.5 kHz
• 認証・規格：保護等級 EN 60529: IP67
• 動作・設置：使用温度範囲 −40 … 120 °C、用途例：ライン内/最終検査、半導体組立、3C電子機器製造
• ケーブル・インターフェース：ケーブルは付属しない、コネクタ KIAG 10-32 neg.
• 寸法・材料：筐体材質 DIN 1.4542、DxH 20 x 26 mm、質量 約47–50 g
• 備考：9323A および 9323AA は Press Force ファミリの派生型です。発注時に型番とレンジを確認してください。
