リアクショントルクセンサ 9329A

フランジ接続フランジ対フランジIP68

説明

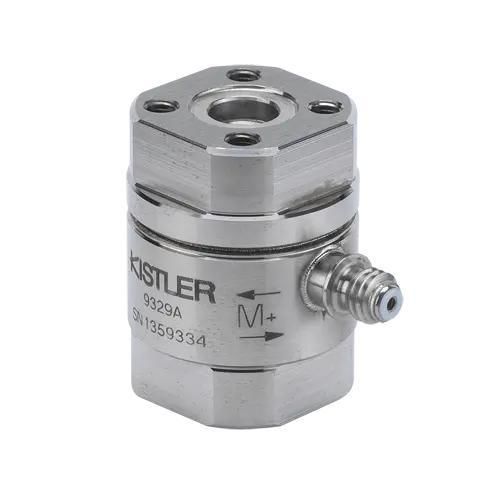

この取り付けが容易なピエゾ式反力トルクセンサは、回転しない軸上での急変するトルクの測定に適しています。測定範囲：±1 N·m。測定素子は予荷重ねじとナットの間で高い予荷重下に組み込まれており、トルクが作用するとせん断応力がピエゾ結晶に伝わり、電荷信号が発生します。電荷は電極で取り出され、シールドケーブルを介してチャージアンプに送られ、記録・評価用の比例出力電圧に変換されます。上下のフランジによりシャフトやアダプタフランジへの低背・省スペースな直接取付けが可能です。代替として、取付けフランジ（オプション）や専用アダプタの使用も可能です。両側のセンタリング機構により高精度な同軸取付けが可能で、中心孔は軸ブッシュ等の追加用途に対応します。側面ケーブル接続を保護するためのねじ式コネクタ保護スリーブが付属します。このKistler製反力トルクセンサは、センサ軸まわりに作用する非常に小さなトルクも両方向で確実に検出します。

主な特長

• 予荷重かつ予め校正されたトルクリンク、測定準備済み
• コンパクトで低背なフランジ設計
• 寸法：Ø x H 20 x 26 mm
• コネクタ：10-32 UNF、ねじ式コネクタ保護スリーブ付属
• 感度：-2170 pC/Nm（-2942 pC/ftlb）

技術データ（抜粋）

• 最大測定範囲：1 N·m
• 測定範囲：-1 … 1 N·m（±1 N·m）
• 回転/非回転：非回転（0 rpm）
• 直線性（ヒステリシス含む）：0.2 %FSO
• 精度クラス（ひずみゲージ）：0.2
• 出力信号種別：電荷（ピエゾ式、PE）
• 保護等級（EN 60529）：IP68
• センサ設計：フランジタイプ、両側センタリング、中心孔オプション
• 典型的用途：eVTOL／UAV／ドローン試験、宇宙ペイロード試験

仕様／技術特性

• 型番：9329A
• 製品ID：18007673
• 測定範囲：±1 N·m
• 寸法（DxH）：20 x 26 mm
• コネクタ：10-32 UNF
• 感度：-2170 pC/Nm（-2942 pC/ftlb）
• 出力：電荷（ピエゾ式）
• 直線性（ヒステリシス含む）：0.2 %FSO
• 精度クラス：0.2
• 保護等級：IP68
