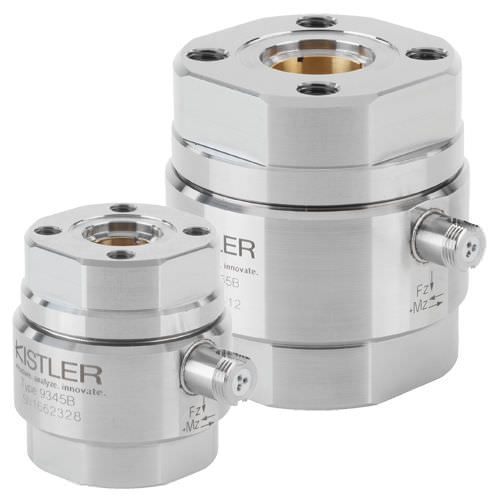

力・トルクセンサ 9345B

概要
軸方向の引張・圧縮力 Fz とセンサ軸周りの反力トルク Mz を測定するためのピエゾ式2軸力・トルクセンサ。回転しないシャフト上での動的測定向けに設計されており、高分解能により大きな力やトルクにおける微小な動的変化を検出できます。

バリエーション

• 9345B — 2軸力・反力トルクセンサ、Fz 最大 ±10 kN、Mz 最大 ±25 Nm（価格：要問い合わせ）

ダウンロード

• データシート：2-Component Sensor Fz, Mz — 10 … 10 kN and –25 … 25 N·m（PDF）
• 取扱説明書：2-Component Sensor Fz, Mz（PDF）— 閲覧制限あり

仕様 / 技術情報

• 製品ファミリ：93X5B
• モデル例：9345B — Fz 最大 ±10 kN、Mz 最大 ±25 Nm
• センサ種別：ピエゾ式、2軸（力＋トルク）
• 測定量：軸方向力 Fz（引張/圧縮）および反力トルク Mz
• 代表測定レンジ：Fz ±1 kN〜±20 kN、Mz ±2.5 Nm〜±200 Nm
• 分解能：高く、微小な動的変化の検出に適する
• 用途：回転しないシャフトでの動的測定
• 資料：データシートおよびマニュアル（PDF）；一部英語の資料あり、マニュアルは閲覧制限の場合あり
