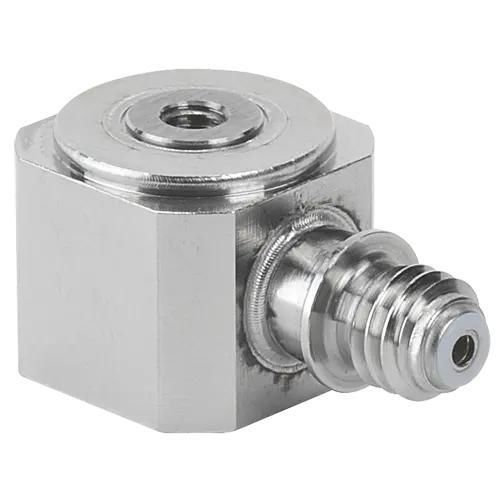

圧縮ロードセル 9313AA1

ビーム型単軸圧電

製品概要
小型ピエゾ電気式圧縮力センサー（型番 9313AA1）は、コンパクトな産業用途での動的および準静的力の測定に適しています。センサーは予荷重済みで、即時組み込みを可能にする取り付け適合オプションが用意されています。出力は電荷（チャージ）で提供されるため、プロセス信号として評価するには測定用アンプまたはチャージコンバータが必要です。センサ本体は四角形に近い形状で、両端に軸方向のめねじ孔があり、特殊な取り付け条件でも軸力の導入や固定が容易です。圧縮レンジの最大10％までの引張力は検出可能ですが校正範囲ではありません（例：プレスフィット後の工具引き抜き力の検出など）。

主な特徴

• 予荷重・校正済みの力トランスデューサー、即使用可能
• 校正済みFzレンジ：0 … 0.05 kN、0 … 0.5 kN、0 … 5 kN
• 感度：約 −10 pC/N
• コンパクト寸法 DxH：13 x 10 mm、重量：10 g（ケーブルなし）

製品説明
9313AA1は、狭小スペースでの動的・準静的力信号の取得に最適化されています。電荷出力は前段の測定アンプまたはチャージコンバータで変換してプロセス信号とします。力は両端から軸方向に加えることができ、四角形に近いハウジングと軸方向めねじ孔により治具への取り付けや固定が容易です。

用途

• 半導体製造
• 3Cエレクトロニクスの組立・検査（小型電子アセンブリ）

主要技術データ（抜粋）

• 測定レンジ：最小 0 kN — 最大 5 kN
• 校正済み Fz レンジ：0 … 0.05 kN、0 … 0.5 kN、0 … 5 kN
• 出力タイプ：電荷（ピエゾ）
• 感度：約 −10 pC/N
• 直線性：≤ ±0.5 %FSO
• しきい値：0.01 N
• 使用温度範囲：−40 … 120 °C
• 保護等級：IP67（EN 60529）
• コネクタ：KIAG 10-32 neg.、ケーブル別売
• ハウジング材質：DIN 1.4542

機械的特性

• 剛性 Cz：0.56 kN/μm
• 最大許容荷重（引張/圧縮）：−0.5 / 5.5 kN
• 最大締付トルク Mz：0.3 N·m
• 最大曲げモーメント Mxy（単一荷重）：1.3 N·m
• せん断力：0.1 kN

動作原理
ピエゾ素子に加わる力に比例した電荷が発生し、後段の測定アンプまたはチャージコンバータでその電荷をプロセス信号に変換します。

caractéristiques / spécifications techniques

• 型番：9313AA1
• 校正済み Fz レンジ：0 … 0.05 kN、0 … 0.5 kN、0 … 5 kN
• 最大測定レンジ：5 kN
• 感度：約 −10 pC/N
• 直線性：≤ ±0.5 %FSO
• しきい値：0.01 N
• 感度の温度係数：0.05 %/°C
• 保護等級：IP67
• 重量（ケーブル無）：10 g
• ハウジング材質：DIN 1.4542
