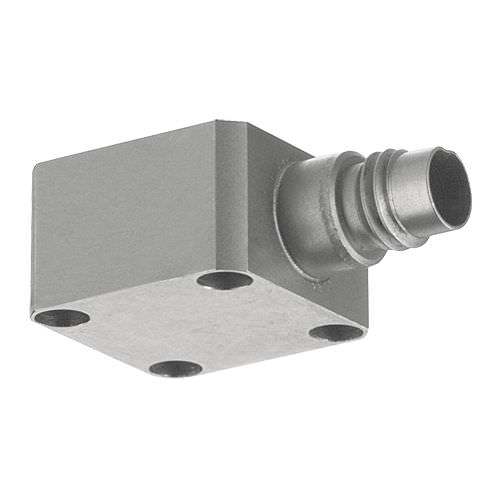

3軸加速度計 8793A series

クリスタル圧電シア

製品概要
8793Aシリーズは高温および低温環境向けに設計された石英製三軸加速度計です。筐体内部にはシア（せん断）感度のある石英素子が3つ実装され、それぞれX、Y、Z軸の加速度成分のみを検出するよう配向されています。各検出素子は内部でPiezotronマイクロエレクトロニクス回路に接続され、石英の電荷信号を低インピーダンスの電圧出力に変換します。K-Shear素子はステンレス製の筐体に真空／密封され、長期安定性、広い動作周波数帯域、および熱過渡現象や横加速度に対する極めて低い感度を提供します。

主な特徴／利点

• 低インピーダンス電圧出力（Piezotron）
• 狭小スペースに適した低プロファイル設計
• 高精度・高安定性の石英 K-Shear 素子
• 高温（最大 +165 °C / 330 °F）および低温（最小 -195 °C / -320 °F）仕様あり
• ステンレス製の密封筐体
• CE適合

バリエーション

• 8793A500 — 三軸加速度計 K-Shear、500 g、低プロファイル
• 8793A500M5 — 三軸加速度計 K-Shear、500 g、低プロファイル、高温仕様
• 8793A500M8 — 三軸加速度計 K-Shear、500 g、低プロファイル、低温（クライオ）仕様
• 8793A500T — 三軸加速度計 K-Shear、500 g、低プロファイル、TEDS 搭載

仕様／技術情報

• センサー種別：石英 K-Shear 三軸加速度計（X、Y、Z の各軸に対する個別素子）
• 出力：内蔵Piezotronマイクロエレクトロニクスによる低インピーダンス電圧出力
• 筐体：ステンレス製、密封（ヘルメティック）
• 温度範囲：高温～+165 °C（330 °F）、低温～-195 °C（-320 °F）の仕様あり
• 設計：狭小スペース向けの低プロファイル
• 性能：広い動作周波数帯域、長期安定性、熱過渡や横加速度への非常に低い感度
• 測定レンジ例：500 g バリアント（詳細はバリエーション参照）
• オプション：特定バリアントにて TEDS 対応
• 規格：CE適合
