牽引/圧縮ロードセル 9047C

輪形3軸圧電

製品説明

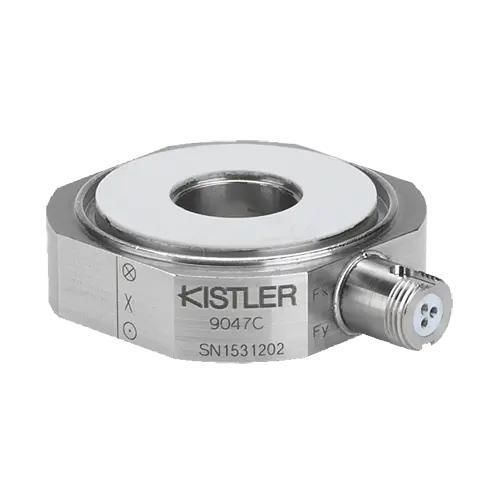

9047Cは、荷重の作用点に依存せず任意の方向の力成分を測定するための三軸圧電リング式力センサです。各軸に配置された水晶リングによりFx、Fy、Fzを高解像度で計測します。側面が平らな形状により精密な位置合わせと取り付けが可能です。高い固有振動数を持つ高剛性かつ振動耐性の設計により、動的な力試験や高速応答測定に適しています。接触面のセラミックディスクは電気的絶縁と高い摩擦係数を提供し、機械構造への質量絶縁取付けを可能にします。X/Y方向のせん断力レンジはZ方向の予荷重とそれに伴う軸方向の静摩擦に依存します。信号は位置決め補助を備えた設計保護された3極コネクタ V3 neg. を介して取り出され、ピンの誤結線や捻れを防止します。

主な特長

• 三軸圧電リング式力センサ — 測定範囲: Fx/Fy ±15 kN；Fz ±30 kN（±3.37 klbf / ±6.74 klbf）
• 電気絶縁性のあるセラミック接触面により高いせん断力対応
• 公称感度 Fz: −3.7 pC/N
• 出力: 電荷信号（圧電）；コネクタ: V3 neg.（3極）
• 保護等級: IP68；動作温度: −40 … 120 °C

技術データ
測定範囲

• 最小 / 最大: −30 kN / 30 kN
• Fx: −15 … 15 kN
• Fy: −15 … 15 kN

校正

• 校正範囲 Fx: 0 … 15 kN
• 校正範囲 Fy: 0 … 15 kN
• 校正範囲 Fz: 0 … 100 kN

製品タイプ

• 計測システム: センサ
• 力センサ種別: 三軸力センサ（リング）
• 予荷重センサ: いいえ

機械的特性

• 予荷重: 70 kN
• 軸方向剛性: 6.207 kN/μm
• 曲げ剛性: 7.739 kN·m/°
• せん断剛性: 1.938 kN/μm
• ねじり剛性: 8.348 kN·m/°
• 横剛性: 1.489 kN/μm
• 過負荷 Fx/Fy: ±18 kN；過負荷 Fz: ±35 kN
• 許容モーメント Mx, My, Mz: −150 … 150 N·m

クロストーク

• Fx→Fy / Fy→Fx: −2 … 2 %
• Fx→Fz / Fy→Fz: −3 … 3 %
• Fz→Fx / Fz→Fy: −0.5 … 0.5 %

計測特性

• 直線性: ±0.25 %FSO
• 検出閾値: <0.01 N

電気的特性

• 出力信号種別: 電荷（圧電）
• 公称感度 Fz: −3.7 pC/N
• 静電容量: 70 pF
• 最小絶縁抵抗: 10^13 Ω
• 接地絶縁: >10^8 Ω

規格および認証

• 保護等級（EN 60529）: IP68

使用および取付け

• 動作温度範囲: −40 … 120 °C
• 代表的な用途: NVH試験、宇宙機搭載試験、3C電子機器の製造

ケーブル特性

• ケーブル付属: なし

インターフェース

• コネクタ種類: V3 neg.（3極）

寸法と材料

• 重量: 91 g

技術仕様

• モデル: 9047C
• ブランド: Kistler
• 測定範囲: Fx/Fy = −15 … 15 kN；Fz = −30 … 30 kN
• 出力: 電荷（圧電）
• 静電容量: 70 pF
• コネクタ: V3 neg.（3極）
• 予荷重: 70 kN
• 保護等級: IP68
• 動作温度: −40 … 120 °C
• 重量: 91 g
