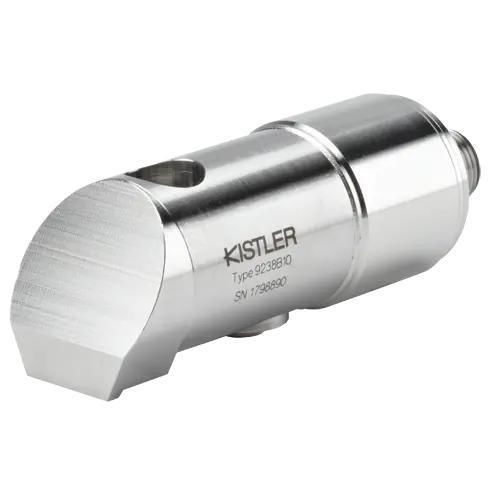

容量型ひずみゲージ 9238B10

リニア表面用

製品概要
圧電式表面ひずみセンサー送信機（統合型チャージアンプ）。型式 9238B10。±20 … ±800 με の2つの完全にプログラム可能で独立かつ切替可能な測定レンジを搭載。出力電圧 –10 … 10 V（制限 ±10.5 V）。コネクタ：M12x1 8ピン。外形寸法 L×W×H（mm）：68.1 × 25 × 26.7。質量（ケーブル無し）：190 g。保護等級：IP67。

主な特長

• 統合チャージアンプ付きの圧電式表面ひずみセンサー／送信機
• 2つの完全にプログラム可能な独立切替レンジ（±20 … ±800 με）
• 出力：電圧 –10 … 10 V（制限 ±10.5 V）
• コネクタ：M12x1 8ピン
• コンパクトな寸法：68.1 × 25 × 26.7 mm、質量 190 g（ケーブル無し）

Measuring ranges

• Measuring range [µε]: -800 … 800 με（programmable ±20 … ±800 με）

Calibrations

• Calibrated measuring range [με]: 0 … 500 με

Product type

• Measurement system: Sensor
• Strain sensor type: Surface strain transmitter

機械的特性

• Mechanical overload: ±1000 με

計測特性

• 直線性：≤±2 %FSO
• 調整誤差：<0.5 %FS

電気的特性

• 供給電圧：18 … 30 V
• 出力信号種別：電圧
• 最大消費電流：1 mA
• 無負荷電流：<70 mA

影響量

• 結果感度：±1.25 … 500 mV/με

動的特性

• 周波数帯域（-3 dB）：約 0.1 kHz

認証および規格

• 保護等級 EN 60529：IP67

動作および設置

• 動作温度範囲：-20 … 70 °C
• 保存温度範囲：-20 … 80 °C

ケーブル特性

• ケーブル付属：なし

インターフェース

• RS-232 C シリアルインターフェース（EIA規格）：RS-232 C
• RS-232 C パリティ：none
• RS-232 C ソフトウェアハンドシェイク：No
• コネクタ種類：M12x1 8ピン

寸法と材質

• 寸法 L×W×H（mm）：68.1 × 25 × 26.7
• 質量（ケーブル無し）：190 g

電圧出力

• 出力電圧制限：±10.5 V

電流出力

• 出力電流：±1 mA

追加特性

• 測定範囲切替制御信号（ピン5）遅延：<2 ms
• リセット/測定切替制御信号（ピン3）遅延：<10 ms

技術仕様

• モデル：9238B10
• Brand：Kistler
• 測定範囲：-800 … 800 με（programmable ±20 … ±800 με）
• 較正範囲：0 … 500 με
• 出力：電圧 –10 … 10 V（制限 ±10.5 V）
• コネクタ：M12x1 8ピン
• 寸法：68.1 × 25 × 26.7 mm
• 質量：190 g（ケーブル無し）
• 保護等級：IP67
• 動作温度：-20 … 70 °C
• 供給電圧：18 … 30 V
