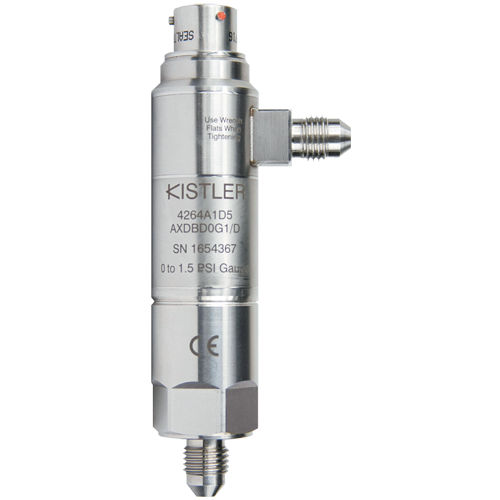

差圧力トランデューサー 4264A

ピエゾ抵抗型歪みゲージシリコン

概要
ピエゾ抵抗式差圧トランスミッタ 4264A は、極端な温度、高い振動や衝撃などの過酷な環境下でも高精度と長期安定性を提供します。静的および動的差圧を測定でき、動的応答は最大2 kHzです。内蔵回路により温度補償、EMC保護、逆極性保護、電源調整、過電圧・短絡保護、および設定可能な電気出力が提供されます。各ユニットは圧力および温度で完全に試験され、試験データは ISO 17025 および NIST にトレース可能です。

主な特長 / 利点

• 圧力レンジ：0.1〜10 bar（1.5〜150 psi）
• 補償温度範囲：−40〜120 °C（−40〜250 °F）
• 動的応答：最大2 kHz
• 精度：0.1 % FS、年安定性：0.1 % FS、耐圧（proof）：300 % FS
• 溶接された316Lステンレス鋼ダイヤフラム、不可圧縮シリコーンオイルによる圧力伝達
• 電気出力：mV、V、mA（設定可能）
• 圧力・電気接続の幅広い選択肢
• 防爆（危険区域）認証オプションあり

構造と測定原理
センシングコアは、マイクロ加工されたシリコンひずみゲージ（ウィートストンブリッジ）で、高信頼のシールアセンブリ内に設置されています。センシング素子は溶接された316Lステンレスダイヤフラムによって圧力媒体から隔離され、圧力は不可圧縮のシリコーンオイルを介してシリコン素子に伝達されます。シリコンセンサは金属ゲージに比べ感度、再現性、信号対雑音比、耐過負荷性、長期安定性に優れます。圧力検出アセンブリは特許のシール方法（US Patent 7,373,827）を採用しており、疲労なく繰り返しサイクルに耐え、アダプタやOリングなしでの接続選択に柔軟性をもたらします。

用途
過酷な条件下で高精度かつ長期安定な静的および動的差圧測定を必要とする産業用途に適しています。用途例：プロセス制御、油圧・空圧試験台、流量・漏れ試験、航空・自動車の試験システムなど、動的応答と長期安定性が重要な場面。

技術仕様

• シリーズ／型式：4264A
• 測定原理：ピエゾ抵抗式（マイクロ加工シリコン、ウィートストンブリッジ）
• 圧力レンジ：0.1〜10 bar（1.5〜150 psi）
• 補償温度範囲：−40〜120 °C（−40〜250 °F）
• 動的応答：最大2 kHz
• 精度：0.1 % FS
• 年安定性：0.1 % FS
• 耐圧（proof）：300 % FS
• ダイヤフラム材料：溶接316Lステンレス鋼
• 圧力伝達液：不可圧縮シリコーンオイル
• センシング要素：マイクロ加工シリコンひずみゲージ（ウィートストンブリッジ）
• 内蔵電子回路：温度補償、EMC保護、逆極性保護、電源調整、過電圧・短絡保護
• 電気出力：mV、V、mA（設定可能）
• 認証／オプション：危険区域向け認証オプションあり
• シール方式：特許（US Patent 7,373,827）
• 試験・較正：個別の圧力・温度試験データは ISO 17025 および NIST にトレース可能
