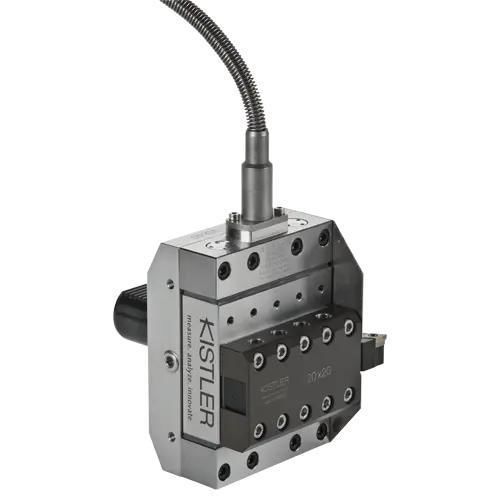

6 軸力・トルクセンサ 9129AA

電気出力シグナル付き

概要
多成分圧電式ダイナモメータ MidiDyn 9129AA。合力成分（Fx、Fy、Fz）および合力モーメント成分（Mx、My、Mz）の測定に対応。切削力測定や加工開発向けに設計されています。

主な特長

• 多成分圧電ダイナモメータ、Fx/Fy/Fz ±10 kN
• カバープレート 90 x 105 mm
• 固有周波数：fn(x) 3.5 kHz、fn(y) 4.5 kHz、fn(z) 3.5 kHz
• Fischer 104 9ピン フランジコネクタ

機械アダプタおよびホルダ

• VDI 円盤式ターレット用アダプタ：ø30 mm、ø40 mm、ø50 mm
• Coromant Capto アダプタ：C5、C6
• ダイレクトツールホルダ：20 x 40 mm、25 x 50 mm、0.75 in. x 1.5 in.、1 in. x 2 in.
• 外径旋削用ホルダ：20 x 20 mm、25 x 25 mm、0.75 in. x 0.75 in.、1 in. x 1 in.
• 内径旋削用ホルダ：ø25 mm、ø32 mm、ø40 mm

技術データ

• 測定レンジ（力）：Fx、Fy、Fz = -10 … 10 kN
• モーメントレンジ：Mx、My = -500 … 500 N·m
• しきい値：<0.01 N
• 感度：Fx -8 pC/N、Fy -4.1 pC/N、Fz -8 pC/N

製品タイプ

• 測定システム：センサ
• 力センサタイプ：多成分ダイナモメータ
• プリロードセンサ：はい

クロストーク

• 軸間クロストーク最大値：-2 … 2 %（Fx↔Fy、Fx↔Fz、Fy↔Fz）

電気的特性

• 出力信号形式：電荷（圧電、PE）

認証と規格

• 保護等級 EN 60529：IP67

使用と設置

• 使用温度範囲：0 … 70 °C
• 代表的な用途：切削工程、加工開発、3Cエレクトロニクス製造

ケーブルとインターフェース

• ケーブル付属：なし
• コネクタ型式：Fischer 104 9‑pole（9ピン）フランジ

寸法と材料

• 重量：3.2 kg

技術仕様

• モデル：MidiDyn 9129AA
• 軸あたり最大力：±10 kN
• カバープレート寸法：90 x 105 mm
• モーメントレンジ：±500 N·m
• 固有周波数：x 3.5 kHz、y 4.5 kHz、z 3.5 kHz
• 出力：圧電チャージ出力
• 保護：IP67
