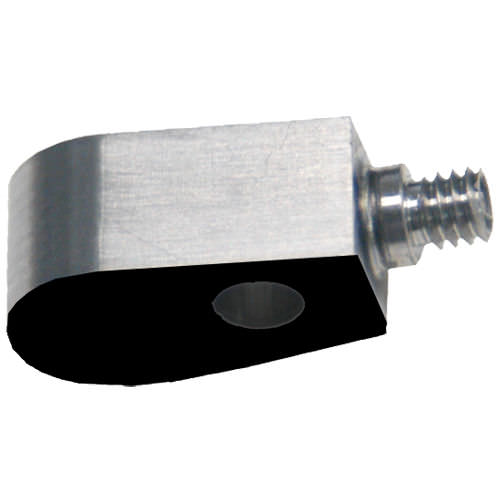

単軸加速度計 8715A5000M5一軸圧電IEPE
お気に入りに追加する
商品比較に追加する
特徴
- 方向
- 単軸, 一軸
- 技術
- 圧電, IEPE, シア
- オプションと付属品
- ミニチュア, Gフォース, 高温, 粘着式, 密封, 超軽量, アナログ出力, 電圧出力, スルーホール型
- 測定範囲
最大: 49,033 m/s²
(160,869 ft/s²)最少: -49,033 m/s²
(-160,869 ft/s²)- 周波数
最大: 10,000 Hz
最少: 2 Hz
詳細
概要
センタースルーホール（中央貫通穴）取付の単軸軽量加速度計。高衝撃・NVH用途向けに設計され、+165 °Cまでの高温環境で動作可能です。
主な特長
測定レンジ
製品タイプ
計測特性
電気的特性
影響量
動特性
運用と取付
インターフェース
仕様 / 技術データ
センタースルーホール（中央貫通穴）取付の単軸軽量加速度計。高衝撃・NVH用途向けに設計され、+165 °Cまでの高温環境で動作可能です。
主な特長
- 高衝撃対応の加速度計、IEPE（電圧）出力
- 加速度レンジ：±5000 g
- 動作温度範囲：-55 … +165 °C
- センタースルーホール取付／接着剤・ワックス取付も対応
測定レンジ
- 最大測定レンジ [g]：5000 g
製品タイプ
- 機器種別：加速度計（単軸）
- 軸数：1
- 技術：セラミック・シア（shear）要素
- 小型設計：あり
計測特性
- しきい値（加速度）：0.04 g RMS
- 熱安定性：あり
電気的特性
- 出力信号種別：電圧（圧電、IEPE対応）
- 電気絶縁：接地絶縁
- 接地絶縁あり：はい
影響量
- 感度（電圧/IEPE）：1 mV/g
- 感度の温度係数：-0.01 %/°C
動特性
- 最低周波数（±5%）：2 Hz
- 最高周波数（±5%）：10 000 Hz
運用と取付
- 最小動作温度：-54 °C
- 最大動作温度：165 °C
- 取付方法：センタースルーホール（主要）；接着剤／ワックス可
- シーリング：気密（Hermetic）
- 高衝撃対応：はい
- 高温対応：はい
- 用途：NVH試験、エンジンおよびパワートレイン測定
インターフェース
- コネクタ类型：サイド、5-44 ネガティブ
仕様 / 技術データ
- 型番：8715A5000M5
- ブランド：Kistler
- レンジ：±5000 g
- 感度：1 mV/g（電圧 / IEPE）
- しきい値（加速度）：0.04 g RMS
- 周波数帯域：2 Hz – 10 000 Hz（±5%）
- 感度温度係数：-0.01 %/°C
- 動作温度：概ね -54 °C ～ +165 °C
- 取付：センタースルーホール；接着剤 / ワックス
- シーリング：気密
- コネクタ：サイド、5-44 ネガティブ
- 想定用途：高衝撃・高温下でのNVH試験
