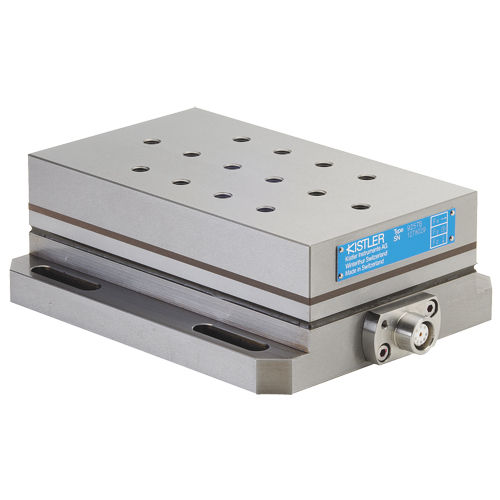

機械式動力計 9257B

IP67負荷測定用

製品概要
これらの圧電式多成分ダイナモメータは、基板と上部プレート間に配置された4台の3成分センサを用いて、力の直交3成分Fx、Fy、Fzを測定します。

主な特長 / 利点

• 直交する3成分の力および関連するモーメントを測定可能
• センサは接地絶縁でマウントされており、グラウンドループ問題を低減
• 耐腐食・防飛沫保護；指定ケーブル使用で保護等級IP67に適合

詳細
本装置は各々3対の石英板を持つ4つの3成分センサを搭載しています（z方向の圧力用が1対、x・y方向のせん断用が2対）。センサは基板と上部プレート間で高い予荷重により取り付けられており、力の成分をほとんど変位なしに測定します。4つのセンサ出力は内部で組み合わされ、力およびモーメントの多成分測定を可能にします。9導体フランジソケットから8つの出力信号が取り出せます。上部プレートには特殊な熱絶縁コーティングが施されており、温度変動に対する感度を低減します。接続ケーブルType 1687B5または1689B5、Type 1677A5または1679A5使用時にはIP67に相当します。

バリエーション

• 9257B — 多成分ダイナモメータ、5 kNバリエーション、カバープレート 100 x 170 mm — 価格：要問い合わせ — 納期：要問い合わせ

技術仕様

• 型番：9257B
• タイプ：圧電式多成分ダイナモメータ
• 最大力：最大 10 kN（製品ファミリー）
• 例示バリエーション：9257B — 5 kN、カバープレート 100 x 170 mm
• カバープレート寸法：100 x 170 mm
• 測定成分：Fx、Fy、Fz（直交する3成分）
• センサ構成：高い予荷重で取り付けられた4台の3成分センサ
• センサ要素：各センサに3対の石英板（圧力/z、せん断/x,y）
• 出力：9導体フランジソケットで8つの出力信号を提供
• 接地特性：センサは接地絶縁され、グラウンドループ問題を大幅に低減
• 保護：防錆・防飛沫・冷却剤から保護；指定ケーブル使用でIP67
• 熱特性：上部プレートの熱絶縁コーティングにより温度影響を低減
• 測定特性：ほとんど変位を伴わない測定
• 代表的用途：切削力測定およびその他の多成分力／モーメント測定
