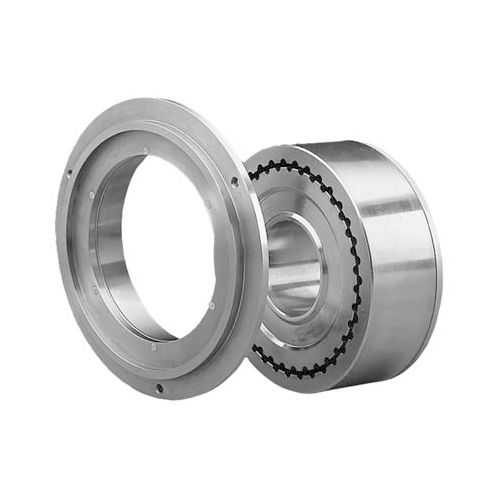

大口径ブレーキ LB series

ヒステリシス電磁式堅牢

長年にわたり、Magtrolはシャフトやベアリングのない大口径のヒステリシスブレーキを設計してきました。これらのブレーキは、ヘリカル巻き、編み込み、その他のフィードスルー用途の優れた張力制御に使用されます。Magtrolの大口径ブレーキは、ケーブル、ワイヤー、光ファイバーケーブル、ロープ、テープなどの製造機械に使用されています。Magtrolラージボアブレーキは、速度にほとんど依存せず、スムーズで再現性のあるトルクを提供します。最大回転数は8000 rpmです。 これらのブレーキは、ポール/ケースアセンブリとローターという2つの主要部品で構成されています。ポール/ケース・アセンブリは通常、機械内の固定位置に取り付けられ、ローターはポール/ケース・アセンブリ内に同心にシャフト・マウントされます。 ポール/ケース・アセンブリとローターは、標準的な内径サイズと穴パターンで製造されている。お客様のご要望に応じて、標準寸法を変更することも可能です。内径寸法を大きくするなど、ブレーキに特定の変更を加えると、定格性能に影響を与える場合があります。その他のオプションとして、ローター取り付けフランジ、電源、トルク電流曲線、その他のコイル電圧などがあります。詳細はMagtrolまでお問い合わせください。 操作上の注意 アライメントに関する注意事項 ポール/ケース・アセンブリとローターは別個の製品として出荷されます。 最終的な組み立てにおいて、相手ブレーキ部品の適切なアライメントを保証することは、機械設計者の責任です。 これらの部品は、ローターとポール間の同心度と直角度が指定の公差を超えないように取り付ける必要があります。 詳細については、個々のLBモデルの図面を参照してください。
