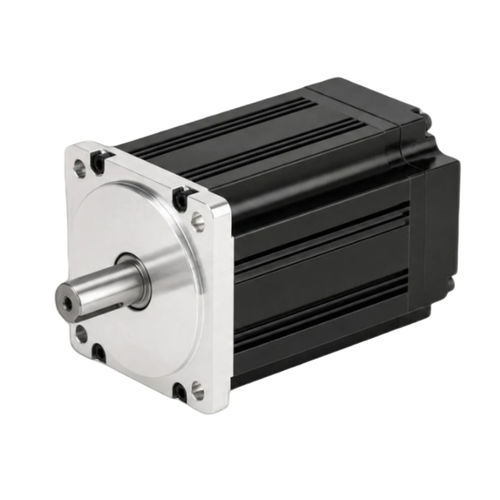

ACサーボモーター ACSM80N220VIP654極
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- AC
- 電圧
- 220V
- IPコード
- IP65
- 極数
- 4極
- その他の特徴
- 高解像度, 内蔵型エンコーダー付き, サーボドライブ
- 出力
0.75 kW
(1.02 hp)- アンペア数
最大: 9 A
最少: 3 A
- トルク
最大: 7.1 Nm
(5.236691 ft.lb)最少: 2.39 Nm
(1.762774 ft.lb)- 回転速度
3,000 rpm
(18,849.5559 rad.min-1)- 直径
80 mm
(3.15 in)- 使用温度
最大: 40 °C
(104 °F)最少: -20 °C
(-4 °F)
詳細
製品概要
フレーム80 mm、4極交流サーボモーター ACSM80N-02430B4-MHZ：750 W、220 V、3000 rpm、定格トルク2.39 N·m。23ビット絶対位置エンコーダ搭載、保護等級IP65、ピークトルク比3×。
主な特長
識別情報
電気・機械仕様
エンコーダと保護
機械寸法
トルク-回転数特性
ACSM80N-02430B4-MHZのトルク-回転数特性図が利用可能です。
技術仕様
フレーム80 mm、4極交流サーボモーター ACSM80N-02430B4-MHZ：750 W、220 V、3000 rpm、定格トルク2.39 N·m。23ビット絶対位置エンコーダ搭載、保護等級IP65、ピークトルク比3×。
主な特長
- 定格出力：750 W (0.75 kW)
- 定格回転数：3000 rpm
- 定格トルク：2.39 N·m
- ピークトルク：7.1 N·m
- エンコーダ：23ビット 絶対値
- 保護等級：IP65
識別情報
- 型番：ACSM80N-02430B4-MHZ
- データシート参照：ACSM80N-02430B4-MHZ
電気・機械仕様
- 定格出力：0.75 kW
- 定格線間電圧：220 V
- 定格線電流：3 A
- ピーク電流：9 A
- 定格回転数：3000 rpm
- 定格トルク：2.39 N·m
- ピークトルク：7.1 N·m
- 逆起電力：48 V/1000 r.min
- トルク定数：0.8 N·m/A
- ロータ慣性：1.82×10⁻⁴ kg·m²
- 相抵抗（L-L）：2.88 Ω
- 相インダクタンス（L-L）：6.4 mH
- 電気時定数：2.22 ms
- 重量：2.9 kg
- 対応ドライブ：ACSDP100H-75 / ACSDP100E-75
エンコーダと保護
- エンコーダ種別：23ビット 絶対値
- 絶縁クラス：クラスB
- 保護等級：IP65
- 周囲温度：-20°C～+40°C
- 周囲湿度：< 90% RH（結露なきこと）
機械寸法
- フレームサイズ：80 mm
- 本体長（ブレーキ無）：151 mm
- 本体長（永久磁石ブレーキ付）：205 mm
- 本体長（電磁ブレーキ付）：191 mm
トルク-回転数特性
ACSM80N-02430B4-MHZのトルク-回転数特性図が利用可能です。
技術仕様
- モデルシリーズ：ACSM80N
- 定格電圧：220 V
- ピーク電流：9 A
- 定格線電流：3 A
- 逆起電力：48 V/1000 r.min
- トルク定数：0.8 N·m/A
- ロータ慣性：1.82×10⁻⁴ kg·m²
- 相抵抗（L-L）：2.88 Ω
- 相インダクタンス（L-L）：6.4 mH
- 電気時定数：2.22 ms
