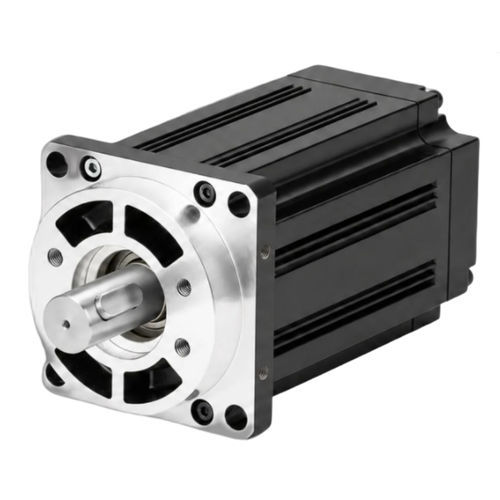

ACサーボモーター ACSM130N220V電磁ブレーキ付き4極
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- AC
- 電圧
- 220V
- 構造
- 電磁ブレーキ付き
- 極数
- 4極
- その他の特徴
- 高解像度, 内蔵型エンコーダー付き, サーボドライブ
- 出力
1.3 kW
(1.77 hp)- アンペア数
5 A
- トルク
最少: 5 Nm
(3.687811 ft.lb)最大: 15 Nm
(11.063432 ft.lb)- 回転速度
2,500 rpm
(15,707.9633 rad.min-1)- 直径
130 mm
(5.12 in)- 使用温度
最少: -20 °C
(-4 °F)最大: 40 °C
(104 °F)
詳細
製品概要
フレーム130mm、4極ACサーボモーター。定格出力1.3 kW、定格電圧220 V、定格回転数2500 RPM、定格トルク5 N·m。23ビット絶対値エンコーダ内蔵。型番：ACSM130N-05025B4-MH。
主なポイント
電気・機械仕様
定格出力：1.3 kW
定格線間電圧：220 V
定格線電流：5.0 A
定格回転数：2500 RPM
定格トルク：5 N·m
ピークトルク：15 N·m
逆起電力（Back EMF）：68 V/1000 r.min
トルク定数：1.0 N·m/A
ロータ慣性：1.06×10⁻³ kg·m²
相間抵抗（L-L）：1.84 Ω
相間インダクタンス（L-L）：4.9 mH
電気時定数：2.66 ms
重量：6.6 kg
対応ドライブ：ACSDP200H / ACSDP200E
エンコーダ・保護
エンコーダ種類：23ビット絶対値
絶縁クラス：クラスB
周囲温度：-20°C ～ +40°C
周囲湿度：< 90% RH（結露なきこと）
機械寸法
フレームサイズ：130 mm
本体長（ブレーキなし）：171 mm
本体長（永久磁石ブレーキ付）：241 mm
本体長（電磁ブレーキ付）：228 mm
図面
仕様
フレーム130mm、4極ACサーボモーター。定格出力1.3 kW、定格電圧220 V、定格回転数2500 RPM、定格トルク5 N·m。23ビット絶対値エンコーダ内蔵。型番：ACSM130N-05025B4-MH。
主なポイント
- 定格出力：1.3 kW
- 定格回転数：2500 RPM
- 定格トルク：5 N·m
- ピークトルク：15 N·m（定格の3倍）
- エンコーダ：23ビット絶対値
電気・機械仕様
定格出力：1.3 kW
定格線間電圧：220 V
定格線電流：5.0 A
定格回転数：2500 RPM
定格トルク：5 N·m
ピークトルク：15 N·m
逆起電力（Back EMF）：68 V/1000 r.min
トルク定数：1.0 N·m/A
ロータ慣性：1.06×10⁻³ kg·m²
相間抵抗（L-L）：1.84 Ω
相間インダクタンス（L-L）：4.9 mH
電気時定数：2.66 ms
重量：6.6 kg
対応ドライブ：ACSDP200H / ACSDP200E
エンコーダ・保護
エンコーダ種類：23ビット絶対値
絶縁クラス：クラスB
周囲温度：-20°C ～ +40°C
周囲湿度：< 90% RH（結露なきこと）
機械寸法
フレームサイズ：130 mm
本体長（ブレーキなし）：171 mm
本体長（永久磁石ブレーキ付）：241 mm
本体長（電磁ブレーキ付）：228 mm
図面
- トルク-速度曲線（画像あり）
- ACSM130Nシリーズ機械図（画像あり）
仕様
- フレーム：130 mm
- 極数：4
- 定格出力：1.3 kW（1300 W）
- 定格電圧：220 V
- 定格回転数：2500 RPM
- 定格トルク：5 N·m
- ピークトルク：15 N·m
- エンコーダ：23ビット絶対値エンコーダ
- Back EMF：68 V/1000 r.min
- トルク定数：1.0 N·m/A
- 相間抵抗（L-L）：1.84 Ω
- 相間インダクタンス（L-L）：4.9 mH
- 電気時定数：2.66 ms
- ロータ慣性：1.06×10⁻³ kg·m²
- 重量：6.6 kg
- 対応ドライブ：ACSDP200H、ACSDP200E
