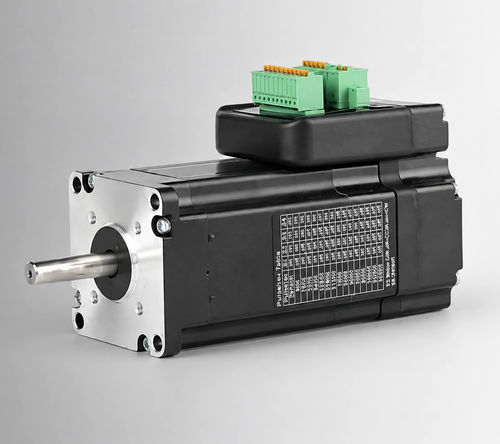

ACサーボモーター UCS57-180

36V内蔵型コーダーおよびドライバー付きNEMA 23

製品概要
UCS57-180 は57 mmの統合型低電圧ACサーボモーターで、3000 RPMで180 W、定格トルク0.57 N·mを発揮します。本機はモーター、1000 PPR エンコーダ、ベクトル制御DSPドライバ、ネットワーク通信モジュールを57×57×147.5 mmのコンパクトな筐体に統合しており、産業用オートメーション用途に適しています。

主な特長

• 3000 RPMでの定格出力180 W
• ベクトル制御アルゴリズムを備えた統合DSPコントローラ
• 内蔵1000 PPRエンコーダ
• ネットワーク通信モジュールを同梱
• 57×57×147.5 mmのコンパクトボディ（57 mmフレーム / NEMA 23）

電気仕様
定格電圧 — 36 V AC
定格出力 — 180 W
定格速度 — 3000 RPM
定格トルク — 0.57 N·m
最大トルク — 1.5 N·m
定格電流 — 7.2 A
逆起電力定数 — 65 V/kRPM
トルク定数 — 0.08 N·m/A
ロータ慣性モーメント — 0.46 kg·cm²
エンコーダ分解能 — 1000 PPR
絶縁クラス — B (130°C)
フレームサイズ — 57 mm (NEMA 23)
本体長 — 147.5 mm
重量 — 1.63 kg
部品番号 — UCS57-180

機械図面
システム統合および盤設計を支援するため、57 mm統合サーボファミリの寸法図および取付インターフェースが提供されます。

仕様 / 技術仕様

• モデル / 部品番号: UCS57-180
• 定格出力: 180 W
• 定格電圧: 36 V AC
• 定格速度: 3000 RPM
• 定格トルク: 0.57 N·m
• 最大トルク: 1.5 N·m
• 定格電流: 7.2 A
• 逆起電力定数: 65 V/kRPM
• トルク定数: 0.08 N·m/A
• ロータ慣性モーメント: 0.46 kg·cm²
• エンコーダ分解能: 1000 PPR
• 絶縁クラス: B (130°C)
• フレームサイズ: 57 mm (NEMA 23)
• 本体長: 147.5 mm
• 重量: 1.63 kg
• 統合機能: モーター、エンコーダ、ベクトル制御DSPドライバ、ネットワーク通信モジュール
