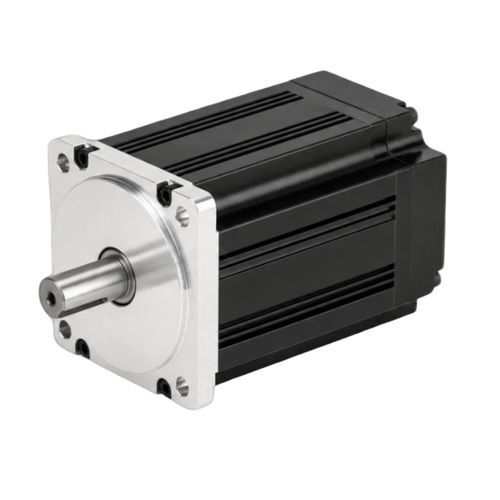

ACサーボモーター ACSM80N

220VIP654極

製品概要
フレーム80 mm、4極のACサーボモータ。定格出力0.73 kW（730 W）、定格電圧220 V、定格回転数2000 RPM、定格トルク3.5 N·m。23ビット絶対値エンコーダを内蔵し、保護等級はIP65。ピークトルクは10.5 N·m（定格トルクの3倍）。密閉保護と高精度位置検出を必要とする産業用小型モーションコントロールに適合します。

主なポイント

• 定格出力：730 W（0.73 kW）
• 定格回転数：2000 RPM
• 定格トルク：3.5 N·m
• ピークトルク：10.5 N·m
• エンコーダ：23ビット絶対値
• 保護等級：IP65

型番とクイックスペック

• 型番：ACSM80N-03520B4-MHZ
• 定格電圧：220 V
• 定格電流：3 A
• ピーク電流：9 A
• 対応ドライブ：ACSDP100H-75、ACSDP100E-75

電気・機械仕様
定格出力 — 0.73 kW
定格線間電圧 — 220 V
定格線電流 — 3 A
ピーク電流 — 9 A
定格回転数 — 2000 RPM
定格トルク — 3.5 N·m
ピークトルク — 10.5 N·m
逆起電力（Back EMF）— 71 V/1000 r.min
トルク定数 — 1.17 N·m/A
ロータ慣性 — 2.63×10⁻⁴ kg·m²
相抵抗（L-L）— 3.65 Ω
相インダクタンス（L-L）— 8.8 mH
電気時定数 — 2.4 ms
質量 — 3.9 kg

エンコーダ & 保護
エンコーダ種類 — 23ビット絶対値
耐電種別 — クラスB
保護等級 — IP65
周囲温度 — -20°C〜+40°C
周囲湿度 — < 90% RH（結露なきこと）

機械寸法
フレームサイズ — 80 mm
本体長さ（ブレーキ無し）— 178 mm
本体長さ（永久磁石ブレーキ付）— 233 mm
本体長さ（電磁ブレーキ付）— 219 mm

トルク－速度曲線
トルク－速度特性は、連続トルクと速度の関係、ピークトルクの能力を示すグラフで提供されています（図参照）。

機械図面
ACSM80Nシリーズの寸法図と取り付け詳細を提供しています（技術図参照）。

技術仕様

• シリーズ：ACSM80N series
• 型番：ACSM80N-03520B4-MHZ
• 定格出力：0.73 kW（730 W）
• 定格線間電圧：220 V
• 定格線電流：3 A
• ピーク電流：9 A
• 定格回転数：2000 RPM
• 定格トルク：3.5 N·m
• ピークトルク：10.5 N·m
• 逆起電力：71 V/1000 r.min
• トルク定数：1.17 N·m/A
• ロータ慣性：2.63×10⁻⁴ kg·m²
• 相抵抗（L-L）：3.65 Ω
• 相インダクタンス（L-L）：8.8 mH
• 電気時定数：2.4 ms
• 質量：3.9 kg
• 対応ドライブ：ACSDP100H-75、ACSDP100E-75
• エンコーダ：23ビット絶対値エンコーダ
• 耐電種別：クラスB
• 保護等級：IP65
• 周囲温度：-20°C〜+40°C
• 周囲湿度：< 90% RH（結露なきこと）
• フレームサイズ：80 mm
• 本体長さ（無ブレーキ）：178 mm
• 本体長さ（永久磁石ブレーキ付）：233 mm
• 本体長さ（電磁ブレーキ付）：219 mm
