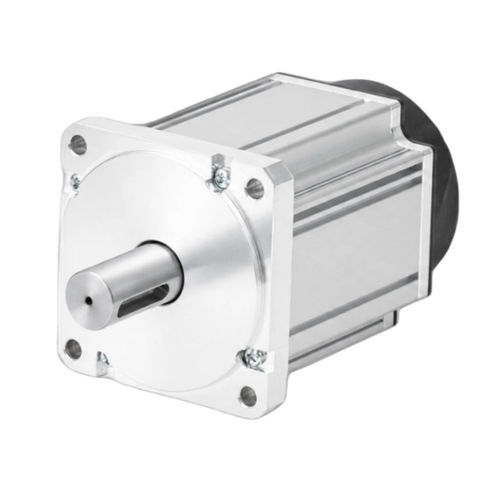

ACサーボモーター ACSM80B

220V5極産業用

製品概要
フレーム80 mm、5極のACサーボモーター、750 W、220 V。定格速度3000 RPM、定格トルク2.39 N·m、最大速度6000 RPM。17ビット絶対位置エンコーダを搭載し、精密な位置フィードバックを実現。産業用モーションコントロール向けに設計されています。

主な特長

• 定格出力：750 W
• 定格速度：3000 RPM
• 最高速度：6000 RPM
• 定格トルク：2.39 N·m
• エンコーダ：17ビット絶対

部品情報
型番：ACSM80B-02430A6-TJA

電気・機械仕様
定格出力：0.75 kW
定格電圧：220 V
定格トルク：2.39 N·m
ピークトルク：7.17 N·m
定格電流：4.5 Arms
ピーク電流：13.5 Arms
定格速度：3000 RPM
最高速度：6000 RPM
トルク定数：0.53 N·m/A
逆起電力：32.8 V/Krpm
相抵抗 (L-L)：1.2 Ω
相インダクタンス (L-L)：4.2 mH
ロータ慣性：1.5×10⁻⁴ kg·m²
極対数：5
対応ドライブ：ACSDP100H-75 / ACSDP100E-75

エンコーダーおよび保護
エンコーダータイプ：17ビット絶対
絶縁クラス：クラスF

機械寸法
フレームサイズ：80 mm
本体長さ（ブレーキ無し）：96 mm
本体長さ（ブレーキ有り）：133 mm

トルク-速度曲線
性能および取付け参照用にトルク-速度曲線と機械図面が提供されています。

技術仕様

• フレーム：80 mm
• 極数：5極
• 定格出力：750 W (0.75 kW)
• 定格電圧：220 V
• 定格速度：3000 RPM
• 最高速度：6000 RPM
• 定格トルク：2.39 N·m
• ピークトルク：7.17 N·m
• 定格電流：4.5 Arms
• ピーク電流：13.5 Arms
• トルク定数：0.53 N·m/A
• 逆起電力：32.8 V/Krpm
• 相抵抗 (L-L)：1.2 Ω
• 相インダクタンス (L-L)：4.2 mH
• ロータ慣性：1.5×10⁻⁴ kg·m²
• 極対数：5
• エンコーダー：17ビット絶対エンコーダ
• 絶縁クラス：F
• 対応ドライブ：ACSDP100H-75, ACSDP100E-75
• 本体長さ（ブレーキ無し）：96 mm；ブレーキ有り：133 mm
