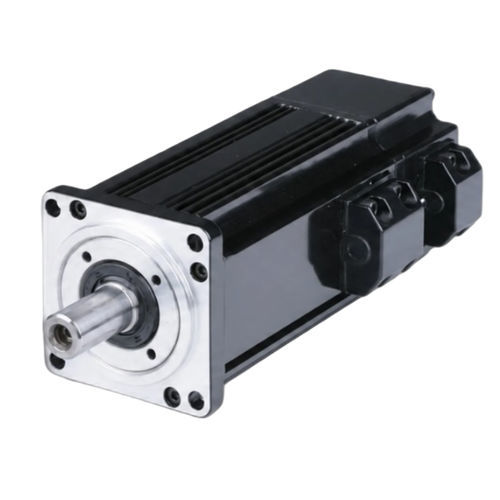

ACサーボモーター ACSM40B220V5極閉ループ
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- AC
- 電圧
- 220V
- 極数
- 5極
- その他の特徴
- 高解像度, 内蔵型エンコーダー付き, 閉ループ
- 出力
0.1 kW
(0.14 hp)- アンペア数
最少: 0.9 A
最大: 2.7 A
- トルク
最少: 0.32 Nm
(0.23602 ft.lb)最大: 0.96 Nm
(0.70806 ft.lb)- 回転速度
最少: 3,000 rpm
(18,849.5559 rad.min-1)最大: 5,000 rpm
(31,415.9265 rad.min-1)- 直径
40 mm
(1.57 in)- 使用温度
最少: 0 °C
(32 °F)最大: 40 °C
(104 °F)
詳細
製品概要
フレーム40mm、5極のACサーボモーター（型番 ACSM40B-00330A6-HA）。定格出力100W、定格電圧220V、定格回転数3000RPM、定格トルク0.32 N·m。17ビット絶対値エンコーダ搭載、最大回転数5000RPM。
主な特長
品番
ACSM40B-00330A6-HA
電気・機械仕様
エンコーダーと保護
機械寸法
追加技術資料
ACSM40Bシリーズのトルク-速度特性図および機械図面を含みます。
技術仕様
フレーム40mm、5極のACサーボモーター（型番 ACSM40B-00330A6-HA）。定格出力100W、定格電圧220V、定格回転数3000RPM、定格トルク0.32 N·m。17ビット絶対値エンコーダ搭載、最大回転数5000RPM。
主な特長
- 定格出力: 100 W (0.1 kW)
- 定格回転数: 3000 RPM
- 最大回転数: 5000 RPM
- 定格トルク: 0.32 N·m; 最大トルク: 0.96 N·m
- エンコーダ: 17ビット絶対値
品番
ACSM40B-00330A6-HA
電気・機械仕様
- 定格電圧: 220 V
- 定格電流: 0.9 A; 最大電流: 2.7 A
- トルク定数: 0.35 N·m/A
- 逆起電力定数: 21.6 V / 1000 r.min
- 相間抵抗 (L-L): 17.6 Ω
- 相間インダクタンス (L-L): 13.2 mH
- ロータ慣性: 0.06×10⁻⁴ kg·m²
- 極対数: 5
- 重量: 0.4 kg
- 対応ドライブ: ACSDP100H-40 / ACSDP100E-40
エンコーダーと保護
- エンコーダー種別: 17ビット絶対値
- 絶縁階級: F
- 絶縁抵抗: > 20 MΩ (DC500V)
- 回転方向: CCW（軸端から見て反時計回り）
- 使用環境: 腐食性/可燃性ガス、油や過度の粉じんのない場所
- 保管温度: 0°C ～ 40°C
- 保管湿度: 20%～80%（結露しないこと）
- 設置高度: ≤ 1000 m（それ以上は定格低下）
機械寸法
- フレームサイズ: 40 mm
- 本体長さ（ブレーキなし）: 93 mm
追加技術資料
ACSM40Bシリーズのトルク-速度特性図および機械図面を含みます。
技術仕様
- モデル / シリーズ: ACSM40B series
- 品番: ACSM40B-00330A6-HA
- 定格出力: 100 W (0.1 kW)
- 定格電圧: 220 V
- 定格回転数: 3000 RPM; 最大回転数: 5000 RPM
- 定格トルク: 0.32 N·m; 最大トルク: 0.96 N·m
- 定格電流: 0.9 A; 最大電流: 2.7 A
- エンコーダー: 17ビット絶対値エンコーダ
- トルク定数: 0.35 N·m/A
- 逆起電力定数: 21.6 V / 1000 r.min
- 相間抵抗 (L-L): 17.6 Ω; 相間インダクタンス (L-L): 13.2 mH
- ロータ慣性: 0.06×10⁻⁴ kg·m²
- 極対数: 5
- 重量: 0.4 kg
- 対応ドライブ: ACSDP100H-40, ACSDP100E-40
- 絶縁階級: F; 絶縁抵抗: > 20 MΩ (DC500V)
- 保管温度: 0°C ～ 40°C; 保管湿度: 20%～80%（結露しないこと）
- 推奨設置高度: ≤ 1000 m（それ以上は定格低下）
