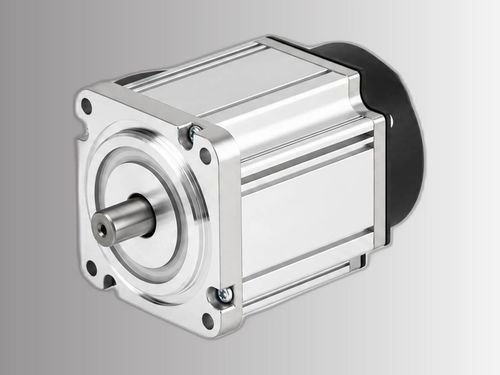

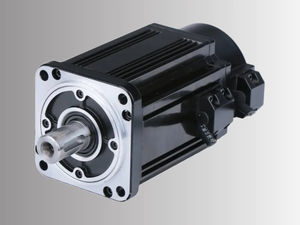

ACサーボモーター ACSM60B-01330A6-TJA

220V5極高解像度

製品概要
フレーム60 mm、5極のACサーボモーター、型番 ACSM60B-01330A6-TJA。定格出力400 W、定格電圧220 V、定格トルク1.27 N·m、最高回転数6000 RPM。17ビット絶対値エンコーダを搭載し、ACSDP100H-40 / ACSDP100E-40 ドライブに対応します。

主な特長

• 定格出力: 400 W (0.4 kW)
• 定格回転数: 3000 RPM
• 最高回転数: 6000 RPM
• 定格トルク: 1.27 N·m
• エンコーダ: 17ビット絶対値

製品情報

• 部品番号: ACSM60B-01330A6-TJA
• 定格電圧: 220 V
• 定格電流: 2.5 A（標準）
• ピーク電流: 7.5 A
• 対応ドライブ: ACSDP100H-40 / ACSDP100E-40

電気的・機械的仕様

• 定格出力 — 0.4 kW
• 定格電圧 — 220 V
• 定格トルク — 1.27 N·m
• ピークトルク — 3.81 N·m
• 定格電流 — 2.5 A
• ピーク電流 — 7.5 A
• 定格回転数 — 3000 RPM
• 最高回転数 — 6000 RPM
• トルク定数 — 0.5 N·m/A
• Back EMF — 31.2 V/Krpm
• 相間抵抗 (L-L) — 3.5 Ω
• 相間インダクタンス (L-L) — 5.8 mH
• ロータ慣性 — 0.52×10⁻⁴ kg·m²
• 極対数 — 5

エンコーダーと保護

• エンコーダータイプ — 17ビット絶対値
• 絶縁クラス — クラスF

機械寸法

• フレームサイズ — 60 mm
• 本体長さ（ブレーキなし） — 90 mm
• 本体長さ（ブレーキあり） — 120 mm

追加図面・画像
ACSM60Bシリーズに関するトルク-速度特性曲線および機械図面画像を含みます。

技術仕様

• フレーム: 60 mm、5極設計
• 定格出力: 400 W (0.4 kW)
• 定格電圧: 220 V
• 定格回転数: 3000 RPM; 最大回転数: 6000 RPM
• 定格トルク: 1.27 N·m; ピークトルク: 3.81 N·m
• 定格電流: 2.5 A; ピーク電流: 7.5 A
• トルク定数: 0.5 N·m/A
• Back EMF: 31.2 V/Krpm
• 相間抵抗 (L-L): 3.5 Ω; 相間インダクタンス (L-L): 5.8 mH
• ロータ慣性: 0.52×10⁻⁴ kg·m²
• 極対数: 5
• エンコーダー: 17ビット絶対値
• 絶縁クラス: F
• 対応ドライブ: ACSDP100H-40, ACSDP100E-40
