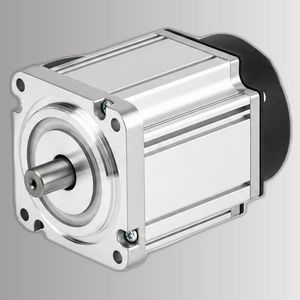

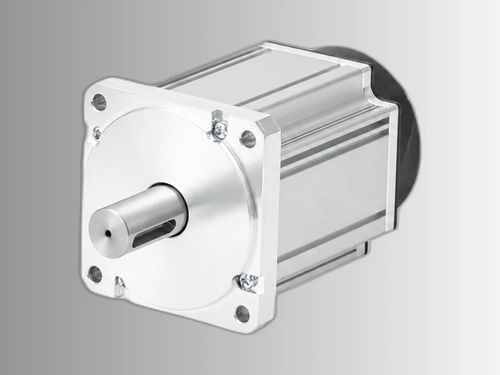

ACサーボモーター ACSM80B-03230A6-TJA220V5極高解像度
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- AC
- 電圧
- 220V
- 極数
- 5極
- その他の特徴
- 高解像度, 内蔵型エンコーダー付き, サーボドライブ
- 出力
1 kW
(1.36 hp)- アンペア数
最少: 5.8 A
最大: 15.6 A
- トルク
最少: 3.18 Nm
(2.345448 ft.lb)最大: 7.96 Nm
(5.870995 ft.lb)- 回転速度
最少: 3,000 rpm
(18,849.5559 rad.min-1)最大: 6,000 rpm
(37,699.1118 rad.min-1)- 直径
80 mm
(3.15 in)
詳細
製品概要
フレーム80 mm、5極のACサーボモーター 型番 ACSM80B-03230A6-TJA。定格出力1.0 kW、定格電圧220 V、定格回転数3000 RPM、定格トルク3.18 N·m。内蔵17ビット絶対エンコーダ、最高速度6000 RPM。
主な特長
基本情報
電気および機械仕様
エンコーダーと保護
機械的寸法
追加の技術図
性能と取付けの詳細は、製品の技術画像としてトルク-速度特性曲線および機械図面を参照してください。
技術仕様
フレーム80 mm、5極のACサーボモーター 型番 ACSM80B-03230A6-TJA。定格出力1.0 kW、定格電圧220 V、定格回転数3000 RPM、定格トルク3.18 N·m。内蔵17ビット絶対エンコーダ、最高速度6000 RPM。
主な特長
- 定格出力：1.0 kW
- 定格回転数：3000 RPM
- 最高回転数：6000 RPM
- 定格トルク：3.18 N·m
- エンコーダ：17ビット絶対
基本情報
- 型番：ACSM80B-03230A6-TJA
- 定格出力：1000 W
- 定格電圧：220 V
- 定格回転数：3000 RPM
- 最高回転数：6000 RPM
- 定格トルク：3.18 N·m
- ピークトルク：7.96 N·m
電気および機械仕様
- 定格電流：5.8 Arms
- ピーク電流：15.6 Arms
- トルク定数：0.55 N·m/A
- 逆起電力（Back EMF）：32.5 V/Krpm
- 相間抵抗 (L-L)：1.17 Ω
- 相間インダクタンス (L-L)：3.9 mH
- ロータ慣性：1.55×10⁻⁴ kg·m²
- 極対数：5
- 対応ドライブ：ACSDP100H-75 / ACSDP100E-75
エンコーダーと保護
- エンコーダー形式：17ビット絶対
- 絶縁クラス：F
機械的寸法
- フレームサイズ：80 mm
- 本体長さ（ブレーキ無し）：111 mm
追加の技術図
性能と取付けの詳細は、製品の技術画像としてトルク-速度特性曲線および機械図面を参照してください。
技術仕様
- フレーム：80 mm
- 極数：5極設計
- 定格出力：1.0 kW (1000 W)
- 定格電圧：220 V
- 定格回転数：3000 RPM
- 最高回転数：6000 RPM
- 定格トルク：3.18 N·m
- ピークトルク：7.96 N·m
- 定格電流：5.8 Arms
- ピーク電流：15.6 Arms
- トルク定数：0.55 N·m/A
- 逆起電力：32.5 V/Krpm
- 相間抵抗 (L-L)：1.17 Ω
- 相間インダクタンス (L-L)：3.9 mH
- ロータ慣性：1.55×10⁻⁴ kg·m²
- 極対数：5
- エンコーダー：17ビット絶対
- 絶縁クラス：F
- 対応ドライブ：ACSDP100H-75, ACSDP100E-75
