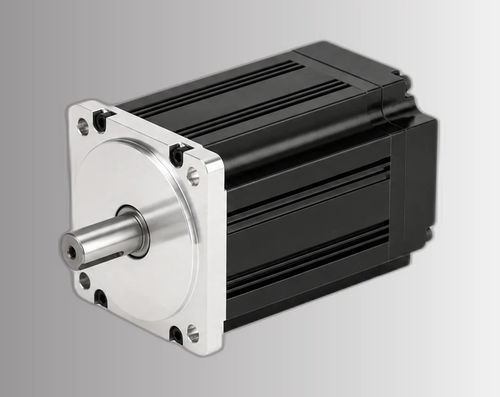

ACサーボモーター ACSM80N-04025B4-MHZ

220Vブレーキ付き電磁ブレーキ付き

製品概要
フレーム80 mm、4極交流サーボモーター、1.0 kW、220 V、定格回転数2500 rpm、定格トルク4.0 N·m。23ビット絶対位置エンコーダ搭載、保護等級IP65。各種ブレーキオプションがあり、産業用オートメーション向けに指定ドライブと互換性があります。

主な特長

• 定格出力：1.0 kW
• 定格回転数：2500 rpm
• 定格トルク：4.0 N·m
• 最大トルク：12 N·m
• エンコーダ：23ビット絶対
• 保護等級：IP65

識別情報
型番 — ACSM80N-04025B4-MHZ
フレーム / シリーズ — ACSM80N Series

電気・機械仕様
項目 — 値
定格出力 — 1.0 kW
定格線間電圧 — 220 V
定格線電流 — 4.4 A
ピーク電流 — 13.2 A
定格回転数 — 2500 rpm
定格トルク — 4.0 N·m
最大トルク — 12 N·m
逆起電力（Back EMF） — 56 V/1000 r.min
トルク定数 — 0.9 N·m/A
ロータ慣性 — 2.97×10⁻⁴ kg·m²
相間抵抗 (L-L) — 1.83 Ω
相間インダクタンス (L-L) — 4.72 mH
電気時定数 — 2.58 ms
質量 — 4.1 kg
対応ドライブ — ACSDP100H-75 / ACSDP100E-75

エンコーダと保護
項目 — 値
エンコーダ種類 — 23ビット絶対
絶縁クラス — クラスB
保護等級 — IP65
周囲温度 — -20°C ～ +40°C
周囲湿度 — < 90% RH（結露なきこと）

機械寸法
項目 — 値
フレームサイズ — 80 mm
本体長さ（ブレーキ無し） — 191 mm
本体長さ（永久磁石ブレーキ付） — 245 mm
本体長さ（電磁ブレーキ付） — 231 mm

付属ビジュアル
ACSM80Nシリーズのトルク-速度曲線および機械図面（トルク-速度特性と取り付け/寸法を示す図）を利用可能です。

技術仕様

• シリーズ: ACSM80N Series
• 型番: ACSM80N-04025B4-MHZ
• フレームサイズ: 80 mm
• 定格出力: 1.0 kW
• 定格電圧: 220 V
• 定格電流: 4.4 A
• ピーク電流: 13.2 A
• 定格回転数: 2500 rpm
• 定格トルク: 4.0 N·m
• 最大トルク: 12 N·m
• エンコーダ: 23ビット絶対エンコーダ
• 保護: IP65
• 絶縁クラス: クラスB
• 質量: 4.1 kg
• トルク定数: 0.9 N·m/A
• ロータ慣性: 2.97×10⁻⁴ kg·m²
• 逆起電力: 56 V/1000 r.min
• 対応ドライブ: ACSDP100H-75 / ACSDP100E-75
• 使用環境: -20°C ～ +40°C、< 90% RH 結露なきこと
