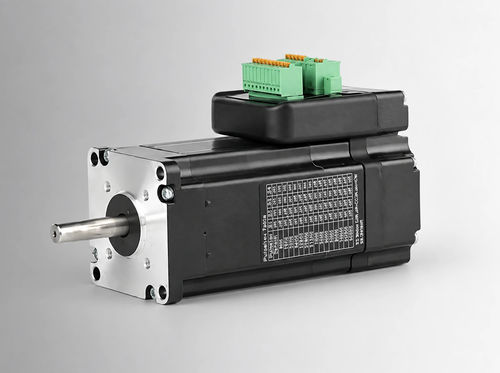

ACサーボモーター UCS57-90

36V内蔵型コーダーおよびドライバー付きNEMA 23

製品概要
UCS57-90は、モーター、エンコーダ、ベクトル制御搭載のDSPドライバ、ネットワーク通信モジュールをコンパクトな筐体に統合した57mmサイズの低電圧ACサーボモーターです。3000 RPMで90W、定格トルク0.29 N·mを発生し、高分解能フィードバックにより精密な位置制御が可能です。

主な特長

• 3000 RPM時の定格出力 90 W
• ベクトル制御アルゴリズムを備えたDSPコントローラを内蔵
• 内蔵エンコーダ 1000 PPR
• ネットワーク通信モジュールを含む
• コンパクトな本体 57×57×107.5 mm（NEMA 23フレーム）

電気仕様
定格電圧: 36 V AC
定格出力: 90 W
定格回転数: 3000 RPM
定格トルク: 0.29 N·m
最大トルク: 0.8 N·m
定格電流: 3.6 A
逆起電力定数: 65 V/kRPM
トルク定数: 0.08 N·m/A
ロータ慣性: 0.24 kg·cm²
エンコーダ分解能: 1000 PPR
絶縁クラス: B (130°C)
フレームサイズ: 57 mm (NEMA 23)
本体長: 107.5 mm
重量: 1 kg
部品番号: UCS57-90

機械
取り付け・組み込みを支援するため、57mm統合型低電圧サーボモーター群の機械図面および寸法図が利用可能です。

技術仕様

• モデル / 部品番号: UCS57-90
• 定格出力: 90 W
• 定格電圧: 36 V AC
• 定格回転数: 3000 RPM
• 定格トルク: 0.29 N·m
• 最大トルク: 0.8 N·m
• 定格電流: 3.6 A
• 逆起電力定数: 65 V/kRPM
• トルク定数: 0.08 N·m/A
• ロータ慣性: 0.24 kg·cm²
• エンコーダ分解能: 1000 PPR
• 絶縁クラス: B (130°C)
• フレームサイズ: 57 mm (NEMA 23)
• 本体長: 107.5 mm
• 重量: 1 kg
