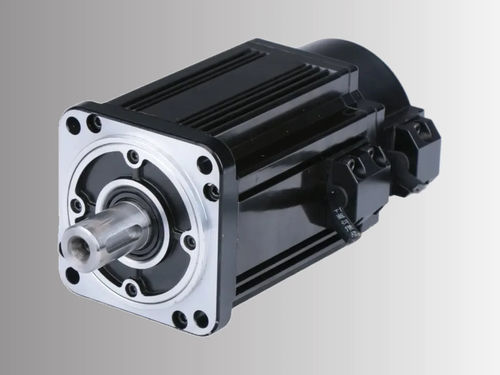

ACサーボモーター ACSM130B-07725A6-MH

220Vコーダー付き閉ループ

製品概要
フレーム130 mmの交流サーボモーター、型番 ACSM130B-07725A6-MH。定格出力2.0 kW、定格トルク7.7 N·m（2500 RPM）。コンパクトな130 mmフレームと17ビット絶対エンコーダを備え、精密な位置決めが可能な産業用モーション制御向けに設計されています。

主な特長

• 定格出力：2.0 kW
• 定格回転数：2500 RPM
• 定格トルク：7.7 N·m
• 最大トルク：22 N·m
• エンコーダ：17ビット絶対

電気・機械仕様
定格出力：2.0 kW
定格線間電圧：220 V
定格線電流：7.5 A
定格回転数：2500 RPM
定格トルク：7.7 N·m
最大トルク：22 N·m
逆起電力：68 V/1000 r.min
トルク定数：1.03 N·m/A
ロータ慣性：1.53×10⁻³ kg·m²
相抵抗 (L-L)：1.01 Ω
相インダクタンス (L-L)：2.94 mH
電気時定数：2.91 ms
対応ドライブ：ACSDP200H / ACSDP200E

エンコーダと保護
エンコーダ形式：17ビット絶対
耐電種別：クラスB

機械寸法
フレームサイズ：130 mm
本体長さ（ブレーキなし）：192 mm

追加資料
トルク-速度特性曲線および機械図面は製品ページでご確認ください。

技術仕様

• モデル / シリーズ：ACSM130B series
• 部品番号：ACSM130B-07725A6-MH
• 定格出力：2000 W
• 定格電圧：220 V
• 定格電流：7.5 A
• 定格回転数：2500 RPM
• 定格トルク：7.7 N·m
• 最大トルク：22 N·m
• エンコーダ：17ビット絶対
• 逆起電力：68 V/1000 r.min
• トルク定数：1.03 N·m/A
• ロータ慣性：1.53×10⁻³ kg·m²
• 相抵抗 (L-L)：1.01 Ω
• 相インダクタンス (L-L)：2.94 mH
• 電気時定数：2.91 ms
• 対応ドライブ：ACSDP200H / ACSDP200E
• フレームサイズ：130 mm
• 本体長さ（ブレーキなし）：192 mm
