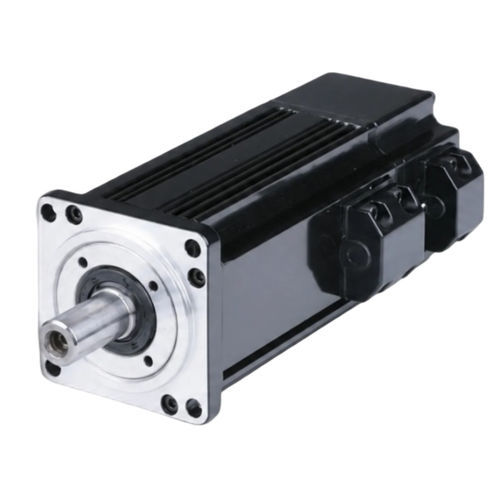

ACサーボモーター ACSM40N

220VIP654極

製品概要
フレーム40 mm、4極のACサーボモーター。定格100 W、220 V、3000 RPM、定格トルク0.32 N·m。23ビット絶対値エンコーダ、保護等級IP65、ピークトルク比2:1を備えています。

主な特長

• 定格出力：100 W
• 定格回転数：3000 RPM
• 定格トルク：0.32 N·m
• ピークトルク：0.64 N·m
• エンコーダ：23ビット絶対値
• 保護等級：IP65

型番と基本情報

• 型番：ACSM40N-00330B4-MHZ
• 定格電圧：220 V
• 定格出力：100 W (0.1 kW)

電気および機械仕様
定格出力：0.1 kW
定格線間電圧：220 V
定格線電流：0.6 A
定格速度：3000 RPM
定格トルク：0.32 N·m
ピークトルク：0.64 N·m
逆起電力（Back EMF）：32.8 V/1000 r.min
トルク定数：0.53 N·m/A
ロータ慣性：0.051×10⁻⁴ kg·m²
相抵抗 (L-L)：34 Ω
相インダクタンス (L-L)：40 mH
電気時定数：1.18 ms
質量：0.47 kg
対応ドライブ：ACSDP100H-40 / ACSDP100E-40

エンコーダと保護
エンコーダ方式：23ビット絶対値
絶縁等級：クラスB
保護等級：IP65
周囲温度：-20°C ～ +40°C
周囲湿度：< 90% RH（結露なきこと）

機械寸法
フレームサイズ：40 mm
本体長（ブレーキ無し）：90 mm
本体長（永久磁石ブレーキ付）：124 mm

その他の製品資料
ACSM40Nシリーズのトルク-速度曲線画像および機械図面が利用可能です。

技術仕様

• シリーズ：ACSM40N series
• 型番 / 部品番号：ACSM40N-00330B4-MHZ
• 定格出力：100 W (0.1 kW)
• 定格電圧：220 V
• 定格電流：0.6 A
• 定格速度：3000 RPM
• 定格トルク：0.32 N·m
• ピークトルク：0.64 N·m
• Back EMF：32.8 V/1000r.min
• トルク定数：0.53 N·m/A
• ロータ慣性：0.051×10⁻⁴ kg·m²
• 相抵抗 (L-L)：34 Ω
• 相インダクタンス (L-L)：40 mH
• 電気時定数：1.18 ms
• 質量：0.47 kg
• エンコーダ：23ビット絶対値
• 絶縁等級：クラスB
• 保護等級：IP65
• 動作周囲温度：-20°C ～ +40°C
• 周囲湿度：< 90% RH（結露なきこと）
• フレームサイズ：40 mm
• 本体長（ブレーキ無し）：90 mm
• 本体長（永久磁石ブレーキ付）：124 mm
• 対応ドライブ：ACSDP100H-40, ACSDP100E-40
