ACサーボモーター ACSM40N

220VIP654極

製品概要

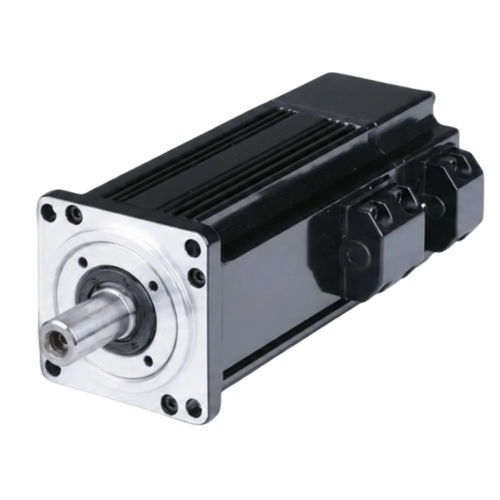

フレーム40 mm、4極のACサーボモーター 型番 ACSM40N-00130B4-MHZ。定格出力50 W、定格電圧220 V、定格回転数3000 RPM、定格トルク0.16 N·m。23ビット絶対エンコーダとIP65保護を備え、精密モーション制御向けに2倍のピークトルクを提供します。

主な特長

• 定格出力：50 W
• 定格回転数：3000 RPM
• 定格トルク：0.16 N·m
• ピークトルク：0.32 N·m（定格の2×）
• エンコーダ：23ビット絶対
• 保護等級：IP65

型番と基本仕様
型番：ACSM40N-00130B4-MHZ
定格出力：50 W
定格電圧：220 V
定格回転数：3000 RPM
定格トルク：0.16 N·m
ピークトルク：0.32 N·m

電気・機械仕様

• 定格出力：0.05 kW
• 定格線間電圧：220 V
• 定格線電流：0.4 A
• 逆起電力：36.8 V/1000 r.min
• トルク定数：0.4 N·m/A
• ロータ慣性：0.025×10⁻⁴ kg·m²
• 相抵抗（L-L）：108 Ω
• 相インダクタンス（L-L）：108 mH
• 電気時定数：1.0 ms
• 質量：0.32 kg
• 対応ドライブ：ACSDP100H-40 / ACSDP100E-40

エンコーダと保護

• エンコーダ種類：23ビット絶対
• 絶縁クラス：クラスB
• 保護等級：IP65
• 使用周囲温度：-20°C〜+40°C
• 周囲湿度：< 90% RH（結露なきこと）

機械寸法

• フレームサイズ：40 mm
• 本体長さ（ブレーキなし）：75 mm
• 本体長さ（永久磁石ブレーキ付）：109 mm

追加の図面・グラフ
ACSM40Nシリーズのトルク-速度曲線および寸法図は製品ページで提供しています。

仕様一覧

• フレーム：40 mm
• 極数：4極
• 定格出力：50 W（0.05 kW）
• 定格電圧：220 V
• 定格回転数：3000 RPM
• 定格トルク：0.16 N·m
• ピークトルク：0.32 N·m
• エンコーダ：23ビット絶対エンコーダ
• 保護：IP65
• 逆起電力：36.8 V/1000 r.min
• トルク定数：0.4 N·m/A
• ロータ慣性：0.025×10⁻⁴ kg·m²
• 相抵抗（L-L）：108 Ω
• 相インダクタンス（L-L）：108 mH
• 電気時定数：1.0 ms
• 質量：0.32 kg
• 対応ドライブ：ACSDP100H-40 / ACSDP100E-40
• 使用環境：-20°C〜+40°C、< 90% RH 結露なきこと
