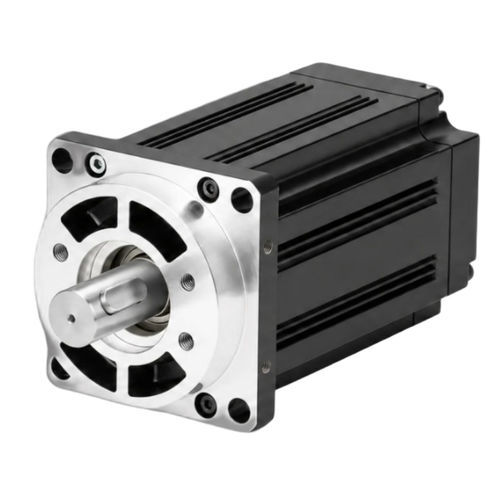

ACサーボモーター ACSM130N

220V4極内蔵型エンコーダー付き

製品概要
フレーム130mm、4極の交流サーボモーター。産業用モーションコントロール向け。定格出力2.6 kW、定格電圧220 V、定格回転数2500 rpm、定格トルク10 N·m。23ビット絶対エンコーダを搭載し、ピークトルク比2.5×。

主要ポイント

• 定格出力: 2.6 kW
• 定格回転数: 2500 rpm
• 定格トルク: 10 N·m
• ピークトルク: 25 N·m
• エンコーダ: 23ビット 絶対

識別情報
型番: ACSM130N-10025B4-MH
定格出力: 2600 W
定格電圧: 220 V
定格回転数: 2500 rpm
定格トルク: 10 N·m
ピークトルク: 25 N·m

電気・機械仕様
定格出力: 2.6 kW
定格線間電圧: 220 V
定格線電流: 10 A
定格回転数: 2500 rpm
定格トルク: 10 N·m
ピークトルク: 25 N·m
逆起電力 (Back EMF): 70 V/1000 rpm
トルク定数: 1.0 N·m/A
ロータ慣性: 1.94×10⁻³ kg·m²
相間抵抗 (L-L): 0.73 Ω
相間インダクタンス (L-L): 2.45 mH
電気時定数: 3.36 ms
質量: 9.8 kg
対応ドライブ: ACSDP200H / ACSDP200E

エンコーダーと保護
エンコーダ種類: 23ビット 絶対エンコーダ
絶縁クラス: クラスB
周囲温度: -20°C ~ +40°C
周囲湿度: < 90% RH（結露なきこと）

機械寸法
フレームサイズ: 130 mm
本体長さ（ブレーキなし）: 209 mm
本体長さ（永久磁石ブレーキ付）: 279 mm
本体長さ（電磁ブレーキ付）: 290 mm

追加資料
トルク-速度特性図: 製品詳細に画像あり
機械図面: 画像あり（ACSM130Nシリーズ）

技術仕様

• モデル／シリーズ: ACSM130N Series
• 型番: ACSM130N-10025B4-MH
• 定格出力: 2.6 kW (2600 W)
• 定格電圧: 220 V
• 定格回転数: 2500 rpm
• 定格トルク: 10 N·m
• ピークトルク: 25 N·m
• エンコーダ: 23ビット 絶対
• 質量: 9.8 kg
• フレームサイズ: 130 mm
• 対応ドライブ: ACSDP200H / ACSDP200E
• 絶縁クラス: クラスB
• 周囲温度: -20°C ~ +40°C
• 相間抵抗 (L-L): 0.73 Ω
• 相間インダクタンス (L-L): 2.45 mH
• ロータ慣性: 1.94×10⁻³ kg·m²
• トルク定数: 1.0 N·m/A
• Back EMF: 70 V/1000 rpm
