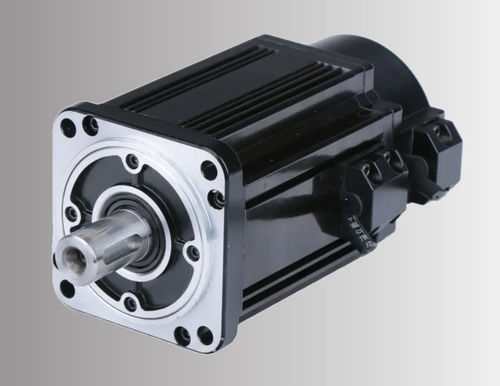

ACサーボモーター ACSM130B-10025A6-MH

220V高精度内蔵型エンコーダー付き

製品概要
フレーム130 mmのACサーボモーター、型番 ACSM130B-10025A6-MH。定格出力2.6 kW、定格電圧220 V、定格回転数2500 rpm、定格トルク10 N·m、ピークトルク25 N·m。17ビット絶対値エンコーダを内蔵し、高精度な位置フィードバックを提供。産業用のモーションコントロールや自動化システムに適合します。

主な特長

• 定格出力：2.6 kW
• 定格回転数：2500 rpm
• 定格トルク：10 N·m
• ピークトルク：25 N·m（2.5×）
• エンコーダ：17ビット絶対値

基本製品情報

• シリーズ：ACSM130B
• 品番：ACSM130B-10025A6-MH
• 対応ドライブ：ACSDP200H / ACSDP200E

電気・機械仕様
定格出力：2.6 kW
定格線間電圧：220 V
定格線電流：10 A
定格回転数：2500 rpm
定格トルク：10 N·m
ピークトルク：25 N·m
逆起電力（Back EMF）：70 V/1000 r.min
トルク定数：1.0 N·m/A
ロータ慣性：1.94×10⁻³ kg·m²
相抵抗（L-L）：0.73 Ω
相インダクタンス（L-L）：2.45 mH
電気時定数：3.36 ms
対応ドライブ：ACSDP200H / ACSDP200E

エンコーダと保護
エンコーダ種類：17ビット絶対値エンコーダ
絶縁等級：クラスB

機械寸法
フレームサイズ：130 mm
本体長さ（ブレーキ無）：209 mm

その他の図・画像
トルク-速度特性（製品固有）および機械図（シリーズ）は製品ページの画像でご覧いただけます。

技術仕様

• 品番：ACSM130B-10025A6-MH
• フレームサイズ：130 mm
• 定格出力：2.6 kW（2600 W）
• 定格電圧：220 V
• 定格電流：10 A
• 定格回転数：2500 rpm
• 定格トルク：10 N·m
• ピークトルク：25 N·m（2.5×）
• エンコーダ：17ビット絶対値
• 逆起電力：70 V/1000 r.min
• トルク定数：1.0 N·m/A
• ロータ慣性：1.94×10⁻³ kg·m²
• 相抵抗（L-L）：0.73 Ω
• 相インダクタンス（L-L）：2.45 mH
• 電気時定数：3.36 ms
• 絶縁等級：クラスB
• 対応ドライブ：ACSDP200H / ACSDP200E
• 本体長さ（ブレーキ無）：209 mm
