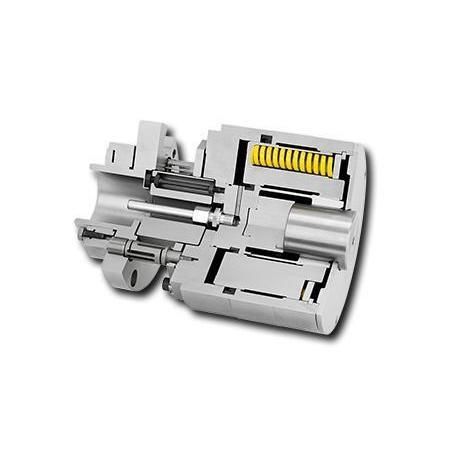

シュリンクディスク SKDZ

概要
印刷機の印刷ロール用に設計された、気動式または油圧式で解放するクランピングカップリング SKDZ。印刷シリンダーの確実な取付けと素早い解除を目的としています。

特長

• クランプ径範囲：40 mm〜70 mm
• 高い円跳精度
• 高いねじり剛性（トルク剛性）
• 高い軸方向剛性
• 挿入深さが大きい（調整可能）
• 半径方向のずれ補正：最大0.5 mmまで
• 角度ずれの補正：対応

対応サイズ / ウェブショップ（抜粋）
Product; Article number; Weight [kg]; Lmin [mm]; Lmax [mm]; Lmin_step [mm]; dmin [mm]; dmax [mm]; dmin_step [mm]; Delivery time; Price/piece (excl. VAT)
SKDZ 10; 4179-075020-000000; 28.9; Lmin (min. 47); Lmax 62; Lmin_step 1; dmin (min. 40); dmax 60; dmin_step 0.5; Delivery time: 20 Days; Price: €6,508.00
SKDZ 20; 4179-085007-000000; 30.5; Lmin (min. 47); Lmax 62; Lmin_step 1; dmin (min. 60); dmax 70; dmin_step 0.5; Delivery time: 20 Days; Price: €7,042.00

技術仕様

• メーカー：RINGSPANN
• 名称：SKDZシリーズ
• 用途：印刷機の印刷ロールの固定
• クランプ径範囲：40 mm〜70 mm（サイズにより異なる）
• 円跳精度：高
• ねじり剛性：高
• 軸剛性：高
• 挿入深さ：大（調整可能；Lminステップ 1 mm）
• 半径方向のずれ補正：最大0.5 mm
• 角度ずれ補正：あり
• 出荷納期（標準、最大2個の注文）：20日
• ウェブショップの典型価格例（税別）：SKDZ 10 = €6,508.00 / 個；SKDZ 20 = €7,042.00 / 個
