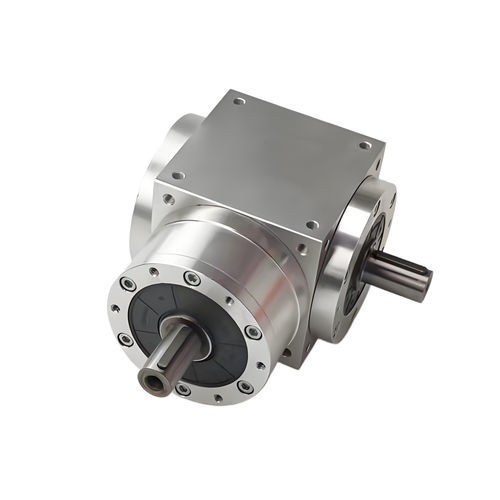

傘歯車角度ギアボックス NT series

スパイラルベベルギア直交軸90°

● イントロダクション シャフト入力90度スパイラルベベルギアボックスは、シャフト入力設計を特徴とし、カップリングや他のリンクメカニズムを介して電源に柔軟に接続できます。入力および出力シャフトは90°の角度で配置され、スパイラルベベルギアや標準ベベルギアなどのギア構造を利用して電力を再配分します。その設計は空間の最適化を優先し、産業用オートメーション機器、CNC工作機械、包装機械、およびコンパクトな設置や方向性のある電力伝達を必要とする他のアプリケーションに最適です。 ハウジング材料選択ガイド: - アルミニウムハウジング: オートメーションシステムや重量に敏感なアプリケーションに最適です。 - ステンレススチールハウジング: 腐食に強い環境（食品加工、製薬、化学、海洋工学）向けに設計されています。 - 合金鋼ハウジング: 重機やスマート倉庫のリフティングシステム向けに設計されています。 特徴 - 入力シャフト設計: シャフト入力を備えており、カップリングや他の方法を介して電力入力メカニズムに柔軟に接続できます。 - コンパクトな構造と省スペース: 内部のベベルギア構造と垂直の入力/出力シャフト配置により、機器のフットプリントを最小限に抑え、特に狭い設置スペースに適しています。 - 高い伝達効率と低エネルギー消費: 精密なギアメッシングと最適化された潤滑システムを採用し、95%以上の伝達効率を達成しながらエネルギー損失を削減します。 - 高精度と低ノイズ: ヘリカルまたはベベルギアと精密加工の組み合わせにより、バックラッシュが最小限に抑えられ、正確な位置決め、スムーズな操作、低ノイズレベルが実現します。 - 高い負荷容量と耐久性: 高強度材料（高品質の鍛造鋼など）と熱処理プロセスにより、負荷容量が向上し、重要なラジアルおよびアキシャル負荷をサポートし、耐用年数を延ばします。 - 多様な出力構成: さまざまな出力構成で利用可能: 中空入力とシャフト出力、中空入力と中空出力、シャフト入力とシャフト出力、シャフト入力と中空出力。 - 適したアプリケーション: リフティングプラットフォームや単一モーター駆動のマルチモジュールシステムに最適です。 仕様 減速機 慣性モーメント 仕様 ステージ 減速比 A NT065 L NT065 L1 NT065H NT065 C NT065 R1 NT075 L NT075 L1 NT075H NT075 C NT075 R1 NT090 L NT090 L1 NT090H NT090 C AT090 R1 NT110 L NT110 L1 NT110 H NT110 C NT110 R1 NT140 L NT140 L1 NT140H NT140 C NT140 R1 NT170 L NT170 L1 NT170H NT170 C NT170 R1 NT210 L NT210 L1 NT210H NT210 C NT210 R1 NT240 L NT240 L1 NT240H NT240 C NT240R1 NT280 L NT280 L1 NT280H NT280 C NT280 R1 NT065 LM NT065 RM NT0654M NT075 LM NT075 RM NT0754M NT090 LM NT090 RM NT0904M NT110 LM NT110 RM NT1104M NT140 LM NT140 RM NT1404M NT170 LM NT170 RM NT1704M NT210 LM NT210 RM NT2104M NT240 LM NT240 RM NT2404M NT280 LM NT280 RM NT2804M 慣性モーメント J₁ 1 1 0.51 1.30 3.16 7.70 23.57 58.99 195.40 369.34 799.12 1.5 0.64 1.16 2.82 6.74 19.37 49.28 155.45 283.58 595.78 2 0.44 1.11 2.70 6.31 17.75 45.35 140.24 249.74 511.76 3 0.43 1.09 2.66 6.17 17.18 44.01 134.95 237.71 483.06 4 0.43 1.09 2.65 6.13 17.06 43.70 133.58 234.72 476.26 5 0.43 1.09 2.65 6.12 17.02 43.60 133.14 233.67 473.58 技術仕様 / 特徴: - シャフト入力90度スパイラルベベルギアボックス - 入力/出力シャフトが90°の角度 - ギアタイプ: スパイラルベベルまたは標準ベベル - ハウジングオプション: アルミニウム、ステンレススチール、合金鋼 - 伝達効率: >95% - 低ノイズ、高精度、最小バックラッシュ - 重要なラジアルおよびアキシャル負荷をサポート - 複数の出力構成 - アプリケーション: 産業用オートメーション、CNC、包装、リフティングプラットフォーム、マルチモジュールシステム
