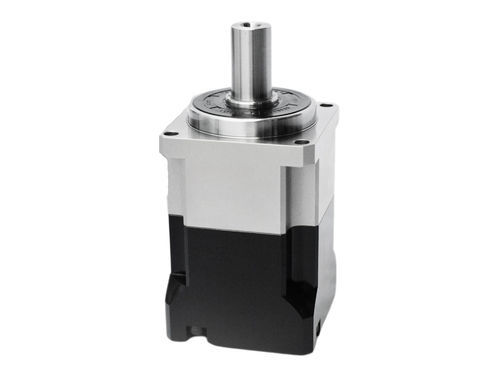

傘歯車歯車減速機 NB series

ヘリカル同軸中実軸

製品紹介 シャフト出力スクエアフランジプラネタリーギアボックスは、入力シャフトと出力シャフトの間に垂直90度のレイアウトを持つプラネタリーギアトランスミッションシステムで、両方が同じ平面上に配置されています。ギアボックスは四角いハウジングと四角い出力フランジを備えています。パワー伝達と速度低減は多段ギアメッシングを通じて達成されます。そのコンパクトでスペース効率の良いデザインは、空間制約があるか、垂直入力出力方向を必要とする一般的な産業用途に最適です。 - 四角いハウジングとフランジ構造: ギアボックスのハウジングと出力フランジは四角い構成で設計されています。ネジは下から上に固定され、取り付け構造に固定されます。 - 90度入力出力構成: 垂直シャフト配置はスペース利用を最適化し、出力トルクを再配向します。 - 高効率のヘリカルおよびベベルギア: ヘリカルギアを統合されたベベルギアセットと組み合わせて使用し、多段伝送で90%以上の効率を維持します。 - 高精度と低バックラッシュ: 精密研削されたギアとコレットスタイルのロック機構により、バックラッシュを≤2アーク分（1/30度）に最小化し、サーボシステムの厳しい位置決め精度要件を満たします。 - 優れた負荷容量: 多歯メッシングが負荷を均等に分配します。浸炭焼入れされたギアとニードルローラーベアリングを組み合わせることで、数千Nmの出力トルクと優れた耐衝撃性を実現します。 - 低ノイズと安定した動作: 特許取得済みのノイズリダクション技術とヘリカル歯ローリングメッシングデザインにより、動作ノイズを低減し、スムーズで振動のないパフォーマンスを保証します。 - 耐久性とメンテナンスフリーデザイン: 高品質のシールと永久潤滑技術により、高温や粉塵の多い環境でも20,000時間を超えるギア寿命を保証します。 仕様 - 最大加速トルク: 定格出力トルクの1.8倍 - 緊急停止トルク: 定格出力トルクの3倍 - 定格入力速度: 最大5000 rpm（モデルによって異なる） - 最大入力速度: 最大10000 rpm（モデルによって異なる） - 超精密バックラッシュ: ≤1アーク分（特定のモデル用） - 精密バックラッシュ: ≤3アーク分（特定のモデル用） - 標準バックラッシュ: ≤5アーク分（特定のモデル用） - ねじり剛性: 最大305 Nm/アーク分 - 最大ラジアル力: 最大27800 N - 最大アキシャル力: 最大13900 N - 傾斜モーメント: 最大1840 Nm - サービス寿命: 20000時間（連続運転10000時間） - 効率: ≥97%（単段）、≥94%（二段） - 重量: 最大60 kg（モデルによって異なる） - 動作温度: -10℃から90℃ - 潤滑: 合成グリース - 保護等級: IP65 - 取り付け位置: 任意の方向 - ノイズレベル: ≤70 dB(A)（モデルと速度によって異なる）
