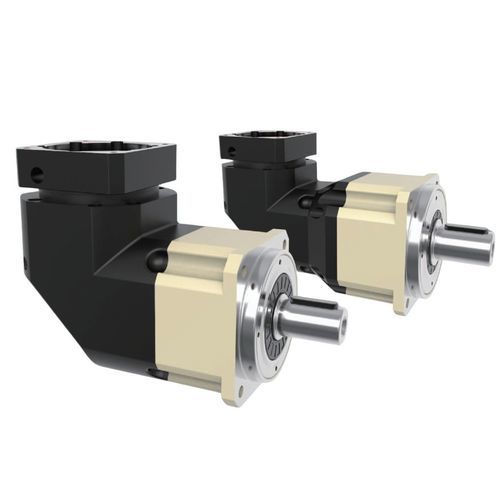

直交軸サーボギアボックス MYAR series同軸垂直出力軸中実軸
お気に入りに追加する
商品比較に追加する
特徴
- 軸方向
- 同軸, 直交軸
- 軸構成
- 中実軸, 垂直出力軸, ロボットフランジ
- トルク
- 200 - 500 Nm, 100 - 200 Nm, 50 - 100 Nm, 20 - 50 Nm, 500 - 1000 Nm, 10 - 20 Nm
- 設置
- フランジ取付形, タング, 振り子式
- 構造の特徴
- コンパクト, フランジ取り付け
- 段数
- 一段, 多段
- 性能
- 高精度, 低反発, 精密, ハイトルク, 高硬度, 高性能, 高効率, 重荷重用, メンテナンスフリー, 静音, 高速, ゼロバックラッシュ, 高容量
- 応用
- 食品産業用, サーボ モーター用, トランスミッション用, 業務用, 回転テーブル用, 工作機械用, 医療機器用, 機械用, 自動装置用, ロボット工学用, 切断機用, 食品用機械用, 高負荷応用用, 梱包機用, 印刷機用, 軸用
- その他の特徴
- 高品質, オーダーメイド, 台座, IP65
- 回転速度
最少: 0 rpm
(0 rad.min-1)最大: 10,000 rpm
(62,831.8531 rad.min-1)- バックラッシュ
最少: 0 rad
最大: 0 rad
- 縮小率
最少: 3 unit
最大: 200 unit
- 重量
最少: 0.9 kg
(1.98 lb)最大: 83 kg
(182.98 lb)
詳細
概要
HONPINE MYAR シリーズ精密遊星減速機は、産業用モーションコントロール向けに設計され、精度、伝達効率、構成の柔軟性を両立します。42〜220 mm の7機種、1段比 3:1〜20:1、複数段で最大200:1。定格出力トルクは約14〜2,000 N·m。バックラッシュ選択肢と高い伝達効率により、サーボ、FA、CNC、包装、コンベヤ、印刷、OEM用途に適します。保護等級は IP65、潤滑は合成グリースです。
主な仕様（抜粋）
代表的な用途
設置・保守
注文およびオプション
HONPINE MYAR シリーズ精密遊星減速機は、産業用モーションコントロール向けに設計され、精度、伝達効率、構成の柔軟性を両立します。42〜220 mm の7機種、1段比 3:1〜20:1、複数段で最大200:1。定格出力トルクは約14〜2,000 N·m。バックラッシュ選択肢と高い伝達効率により、サーボ、FA、CNC、包装、コンベヤ、印刷、OEM用途に適します。保護等級は IP65、潤滑は合成グリースです。
主な仕様（抜粋）
- 機械寸法（フレームサイズ）：42、60、90、115、142、180、220 mm。
- 減速比：1段 3:1〜20:1、複数段で最大200:1（構成に依存）。
- 定格出力トルク：約14〜2,000 N·m（機種・比に依存）。
- 最大出力トルク：概ね定格の約3倍（サイズ依存）。
- 効率：1段で最大 ≤95%、2段構成では ≤92% 程度。
- バックラッシュ等級：P0（超精密）≤2 arcmin（該当する1段機）; P1/P2 の選択可。
- 入力回転速度（例）：MYAR042/MYAR060 定格5,000 rpm / 最大10,000 rpm、機種により異なる。
- 使用温度：-10℃〜+90℃、保護等級 IP65、出荷時給油：合成グリース。
代表的な用途
- サーボドライブおよび位置決め制御
- 産業用自動化・ロボット
- CNC 工作機械
- 包装機・印刷機
- コンベヤ・搬送システム
- OEM 組み込み用途
設置・保守
- 取付方向：任意の取付方向に対応。
- 騒音レベル（n₁ = 3000 rpm）：機種により概ね ≤61〜74 dB。
- 代表質量（1段例）：MYAR042 約0.9 kg … MYAR220 約83 kg。2段はこれより重い。
- ねじり剛性、許容ラジアル／アキシアル荷重は機種に依存するため、選定時はデータ表を参照してください。
- 参考耐用時間：約20,000 時間（使用条件に依存）。
注文およびオプション
- バックラッシュ等級（P0/P1/P2）、段数や比率のカスタム対応が可能。
- モータ慣性、要求トルク、精度要件に合わせて機種・段数・バックラッシュを選択してください。
- 最終選定は、機種別のトルク、慣性、荷重、回転数を記載した詳細データシートをご参照ください。
