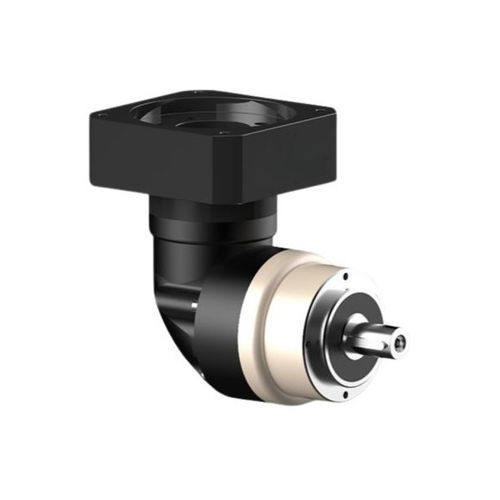

傘歯車角度ギアボックス NER series

直交軸90°フラスコ式

製品紹介 直角円形フレーム遊星ギアボックスは、入力軸と出力軸の間に垂直90度のレイアウトを持つ遊星ギア伝達システムで、両方が同じ平面上に配置されています。遊星ギアボックスは円形のハウジングと円形の出力フランジを備えています。多段ギアメッシングを通じて、動力伝達と速度低減が達成されます。そのコンパクトでスペース効率の良い設計により、空間制約があるか、垂直の入力出力方向を必要とする一般的な産業用途に最適です。 特徴 - 円形フレームと出力フランジ: ギアボックスのハウジングと出力フランジは円形構造で設計されています。ネジは上から下に向かって垂直に固定され、追加のフランジを円形の出力端に追加できます。 - 顧客の要件に基づく: 90度の入力出力構成。垂直のシャフト配置はスペースの利用を最適化し、出力トルクを再配向します。 - 高効率のヘリカルおよびベベルギア: ヘリカルギアを統合されたベベルギアセットと組み合わせて使用し、多段伝達で90%以上の効率を維持します。 - 高精度と低バックラッシュ: 精密に研削されたギアとコレットスタイルのロック機構により、バックラッシュを≤2アーク分（1/30度）に最小化し、サーボシステムの厳しい位置決め精度要件を満たします。 - 優れた負荷容量: 多歯メッシングが負荷を均等に分配します。浸炭焼入れされたギアとニードルローラーベアリングを組み合わせることで、数千Nmの出力トルクと優れた耐衝撃性を実現します。 - 低ノイズと安定した動作: 特許取得済みのノイズリダクション技術とヘリカル歯ローリングメッシング設計により、動作ノイズを低減し、スムーズで振動のない性能を保証します。 - 耐久性とメンテナンスフリーデザイン: 高品質のシールと永久潤滑技術により、高温や粉塵の多い環境でも20,000時間を超えるギア寿命を保証します。 仕様 - 定格出力トルク: 最大1900 Nm（モデルによる） - バックラッシュ: ≤2アーク分（超精密） - 効率: 最大≥95% - 保護クラス: IP65 - サービス寿命: 最大20,000時間 - 動作温度: -10℃から90℃ - 取り付け: 任意の方向
