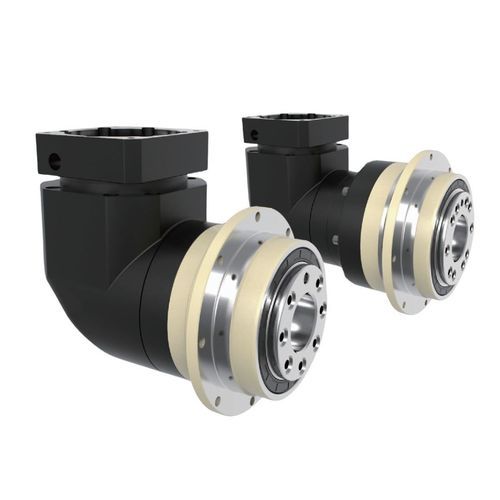

同軸歯車減速機 MYDR series直交軸平行軸中空軸
お気に入りに追加する
商品比較に追加する
特徴
- 軸方向
- 同軸, 直交軸, 平行軸
- 軸構成
- 中空軸, 中実軸, スプライン軸, ピニオン軸, 垂直出力軸, ロボットフランジ, 多軸
- トルク
- 200 - 500 Nm, 100 - 200 Nm, 20 - 50 Nm, 50 - 100 Nm, 500 - 1000 Nm, 1 - 2 kNm
- 設置
- フランジ取付形, 振り子式, タング
- 構造の特徴
- コンパクト, フランジ取り付け, ホロー
- 段数
- 一段, 2段
- 性能
- 高性能, 精密, 高効率, 静音, ハイトルク, 低反発, バックラッシュゼロ, 重荷重用, 高硬度, メンテナンスフリー, 高出力, 高容量, 高速
- 応用
- 取扱設備用, 風力発電機のヨー, ホイール・トラック駆動用, 射出成形機用, ロープウェイ用途, 梱包機用, 化学産業用, 粉砕用, 通気装置用, 台車用, 抄紙機用, ローター大だる用, 回転テーブル用, ローラープレス, 曲げ加工および歪み矯正機, 金属産業用, チェーンおよびベルト伝動装置用, サーボ モーター用, 業務用, 厳しい環境用, ドラム缶用, 掘削機用, 医療機器用, 印刷機用, 加熱式可逆性圧延器用, 電力生産用, エスカレーター用, 冷却タワー用, 工作機械用, ポンプ用, 車両用, 旋盤, ハイドラパルパ, 自動装置用, 工具, マリン用, モーター連結器用, 回転操作用, 電動モーター用, ゴム産業用, アンテナ用, 粉砕機用, 機械用, 食品産業用, 連続作動用, 昇降機用, ボビン装置用, 鉱物応用, 遠心分離機用, ミキサー用, 圧延器用, 撹拌機用, コンベヤー用, コンベア用, ロボット工学用, 駆動, 形材, 石油化学工業用, 風力タービン用, 電気通信設備用, 大型パラソル, 垂直粉砕機用, 持ち上げ用, 紙産業用, テキスタイル用, セメント産業, 高負荷応用用, 砂糖産業用, DCエンジン用, 航空用, ドア用, 切断機用, タイヤ用, プラスチック産業用, 医薬品用, アクチュエータ用, クレーン用, ウィンチ, 3次元測定機用, 器具用, ストリングワイヤー延伸機用, 大型ソーラー保護パネル, 押出成形機用, 小歯車と平板歯車の駆動用, 食品用機械用, マルチング用, 鉱山装置用, 自動車用, 電気駆動, レベル調整用, 下水処理場, バケット エレベーター用, 昇降装置用, 溶接マシン用, 無人搬送車
- その他の特徴
- メカニカルトランスミッション, 高品質, オーダーメイド, モーターアダプター付, 縦型, IP65
- 回転速度
最少: 2,000 rpm
(12,566.3706 rad.min-1)最大: 10,000 rpm
(62,831.8531 rad.min-1)- バックラッシュ
最少: 0 rad
最大: 0 rad
- 縮小率
最少: 4 unit
最大: 200 unit
- 重量
最少: 1.1 kg
(2.43 lb)最大: 85.9 kg
(189.38 lb)
詳細
Introduction
HONPINE MYDRシリーズは、高剛性フランジ出力設計を採用した精密遊星歯車減速機で、広い減速比範囲、高トルク容量、信頼性の高い伝達性能を実現し、産業用モーションコントロールに適しています。47 mm〜255 mmの7機種を揃え、減速比は4:1〜200:1、定格出力トルクは14 N·m〜2,000 N·mに対応します。単段ではバックラッシュ≤2 arcmin（P0）を実現する構成があり、二段構成では≤4 arcminとなります。
特長
モデル選定 / 対応シリーズ
シリーズ：MYDR（MYDR047、MYDR064、MYDR090、MYDR110、MYDR140、MYDR200、MYDR255）。段数と組合せにより4〜200の減速比を選定可能（比の可否は段数と機種による）。
仕様（表の行；列は " | " で区切り）
仕様 | 単位 | 段数 | ギヤ比¹ | MYDR047 | MYDR064 | MYDR090 | MYDR110 | MYDR140 | MYDR200 | MYDR255
定格出力トルク T₂N | N·m | 1 | 4 | 19 | 48 | 130 | 270 | 560 | 1,100 | 1,700
| | | 5 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 6 | - | 55 | 150 | 310 | 600 | - | -
| | | 7 | 19 | 50 | 140 | 300 | 550 | 1,100 | 1,800
| | | 8 | 17 | 48 | 130 | 270 | 560 | 1,000 | 1,600
| | | 10 | 14 | 60 | 160 | 330 | 650 | 520 | 1,220
| | | 14 | - | 50 | 140 | 300 | 550 | 1,100 | 1,800
| | | 20 | - | 40 | 100 | 230 | 450 | 520 | 1,220
2段（例） | N·m | 2 | 20 | 19 | 48 | 130 | 270 | 560 | 1,100 | 1,700
| | | 25 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 35 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 40 | 22 | 48 | 130 | 270 | 560 | 1,200 | 2,000
| | | 50 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 60 | - | 55 | 150 | 310 | 600 | - | -
| | | 70 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 80 | - | 48 | 130 | 270 | 560 | 一 | 一
| | | 100 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 120 | - | - | - | 150 | 310 | 600 | - | 一
| | | 140 | - | - | - | 140 | 300 | 550 | 1,100 | 1,800
| | | 160 | - | - | - | 120 | 260 | 500 | - | -
| | | 200 | - | - | - | 100 | 230 | 450 | 520 | 1,220
最大出力トルク T₂B | N·m | 12 | 4~200 | 定格出力トルクの3倍（機種・条件に依存）
定格入力回転数 n₁ | rpm | 12 | 4~200 | MYDR047: 5,000; MYDR064: 5,000; MYDR090: 4,000; MYDR110: 4,000; MYDR140: 3,000; MYDR200: 3,000; MYDR255: 2,000
最大入力回転数 n₁B | rpm | 12 | 4~200 | MYDR047: 10,000; MYDR064: 10,000; MYDR090: 8,000; MYDR110: 8,000; MYDR140: 6,000; MYDR200: 6,000; MYDR255: 4,000
超精密バックラッシュ（P0） | arcmin | 1 | 4~20 | 単段：≤2 arcmin（該当構成） ; 二段：≤4 arcmin
精密バックラッシュ（P1） | arcmin | 1 | 4~20 | ≤4（機種により） ; 二段 ≤7
標準バックラッシュ（P2） | arcmin | 1 | 4~20 | ≤6（機種により） ; 二段 ≤9
ねじり剛性 | | 12 | 4~200 | 7 / 13 / 31 / 82 / 151 / 440 / 1,006（機種により）
最大曲げモーメント M₂KB² | N·m | 12 | 4~200 | 42.5 / 125 / 235 / 430 / 1,300 / 3,064 / 5,900（機種により）
許容ラジアル荷重 F₂rB² | N | 12 | 4~200 | 1,080 / 2,110 / 2,310 / 4,800 / 6,200 / 5,450 / 10,600
寿命目安 | hr | 12 | 4~200 | 20,000*（定格条件の目安）
効率 η | % | 1 | 4~20 | 単段：≥95% ; 多段：≥92%（構成により）
重量 | kg | 1 | 4~20 | 1.1 | 2.1 | 5.9 | 10.5 | 21.9 | 50.9 | 85.4
使用温度 | ℃ | 12 | 4~200 | -10℃〜+90℃
潤滑 | | 12 | 4~200 | 合成グリース（工場潤滑）
保護等級 | | 12 | 4~200 | IP65
取付方向 | | 12 | 4~200 | 取付方向は柔軟（詳細は技術資料参照）
騒音レベル（n₁ = 3000 rpm） | dB | 12 | 4~200 | ≤61 / ≤63 / ≤65 / ≤68 / ≤70 / ≤72 / ≤74（機種により）
用途 / 留意点
HONPINE MYDRシリーズは、高剛性フランジ出力設計を採用した精密遊星歯車減速機で、広い減速比範囲、高トルク容量、信頼性の高い伝達性能を実現し、産業用モーションコントロールに適しています。47 mm〜255 mmの7機種を揃え、減速比は4:1〜200:1、定格出力トルクは14 N·m〜2,000 N·mに対応します。単段ではバックラッシュ≤2 arcmin（P0）を実現する構成があり、二段構成では≤4 arcminとなります。
特長
- 高剛性フランジ出力による直接取付け対応
- 広い減速比範囲：4:1〜200:1（単段/多段）
- 7サイズ：MYDR047、MYDR064、MYDR090、MYDR110、MYDR140、MYDR200、MYDR255
- 定格出力トルク：約14 N·m〜2,000 N·m（機種・比による）
- バックラッシュ等級：超精密（P0）≤2 arcmin、精密（P1）、標準（P2）
- 高効率：単段≥95%／多段≥92%
- 合成グリース潤滑、保護等級 IP65
- 使用温度範囲：-10℃〜+90℃
モデル選定 / 対応シリーズ
シリーズ：MYDR（MYDR047、MYDR064、MYDR090、MYDR110、MYDR140、MYDR200、MYDR255）。段数と組合せにより4〜200の減速比を選定可能（比の可否は段数と機種による）。
仕様（表の行；列は " | " で区切り）
仕様 | 単位 | 段数 | ギヤ比¹ | MYDR047 | MYDR064 | MYDR090 | MYDR110 | MYDR140 | MYDR200 | MYDR255
定格出力トルク T₂N | N·m | 1 | 4 | 19 | 48 | 130 | 270 | 560 | 1,100 | 1,700
| | | 5 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 6 | - | 55 | 150 | 310 | 600 | - | -
| | | 7 | 19 | 50 | 140 | 300 | 550 | 1,100 | 1,800
| | | 8 | 17 | 48 | 130 | 270 | 560 | 1,000 | 1,600
| | | 10 | 14 | 60 | 160 | 330 | 650 | 520 | 1,220
| | | 14 | - | 50 | 140 | 300 | 550 | 1,100 | 1,800
| | | 20 | - | 40 | 100 | 230 | 450 | 520 | 1,220
2段（例） | N·m | 2 | 20 | 19 | 48 | 130 | 270 | 560 | 1,100 | 1,700
| | | 25 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 35 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 40 | 22 | 48 | 130 | 270 | 560 | 1,200 | 2,000
| | | 50 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 60 | - | 55 | 150 | 310 | 600 | - | -
| | | 70 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 80 | - | 48 | 130 | 270 | 560 | 一 | 一
| | | 100 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 120 | - | - | - | 150 | 310 | 600 | - | 一
| | | 140 | - | - | - | 140 | 300 | 550 | 1,100 | 1,800
| | | 160 | - | - | - | 120 | 260 | 500 | - | -
| | | 200 | - | - | - | 100 | 230 | 450 | 520 | 1,220
最大出力トルク T₂B | N·m | 12 | 4~200 | 定格出力トルクの3倍（機種・条件に依存）
定格入力回転数 n₁ | rpm | 12 | 4~200 | MYDR047: 5,000; MYDR064: 5,000; MYDR090: 4,000; MYDR110: 4,000; MYDR140: 3,000; MYDR200: 3,000; MYDR255: 2,000
最大入力回転数 n₁B | rpm | 12 | 4~200 | MYDR047: 10,000; MYDR064: 10,000; MYDR090: 8,000; MYDR110: 8,000; MYDR140: 6,000; MYDR200: 6,000; MYDR255: 4,000
超精密バックラッシュ（P0） | arcmin | 1 | 4~20 | 単段：≤2 arcmin（該当構成） ; 二段：≤4 arcmin
精密バックラッシュ（P1） | arcmin | 1 | 4~20 | ≤4（機種により） ; 二段 ≤7
標準バックラッシュ（P2） | arcmin | 1 | 4~20 | ≤6（機種により） ; 二段 ≤9
ねじり剛性 | | 12 | 4~200 | 7 / 13 / 31 / 82 / 151 / 440 / 1,006（機種により）
最大曲げモーメント M₂KB² | N·m | 12 | 4~200 | 42.5 / 125 / 235 / 430 / 1,300 / 3,064 / 5,900（機種により）
許容ラジアル荷重 F₂rB² | N | 12 | 4~200 | 1,080 / 2,110 / 2,310 / 4,800 / 6,200 / 5,450 / 10,600
寿命目安 | hr | 12 | 4~200 | 20,000*（定格条件の目安）
効率 η | % | 1 | 4~20 | 単段：≥95% ; 多段：≥92%（構成により）
重量 | kg | 1 | 4~20 | 1.1 | 2.1 | 5.9 | 10.5 | 21.9 | 50.9 | 85.4
使用温度 | ℃ | 12 | 4~200 | -10℃〜+90℃
潤滑 | | 12 | 4~200 | 合成グリース（工場潤滑）
保護等級 | | 12 | 4~200 | IP65
取付方向 | | 12 | 4~200 | 取付方向は柔軟（詳細は技術資料参照）
騒音レベル（n₁ = 3000 rpm） | dB | 12 | 4~200 | ≤61 / ≤63 / ≤65 / ≤68 / ≤70 / ≤72 / ≤74（機種により）
用途 / 留意点
- 適用例：産業用自動化、包装機、組立システム、コンベヤ設備、OEM用途
- 位置決め精度に応じてバックラッシュ等級を選択
- 定格トルク、許容荷重、慣性を基に機種と段数を選定
- 最終選定および詳細は技術資料を参照のこと
