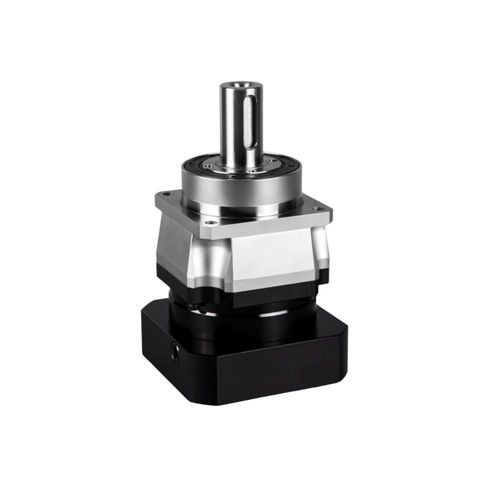

傘歯車歯車減速機 NF series

ヘリカル同軸中実軸

製品紹介 シャフト出力高負荷容量の遊星ギアドライブは、垂直90°の入力出力シャフト構成を持つコンパクトな伝達システムで、両方が同じ平面上に配置されています。出力端には高負荷のテーパーローラーベアリングが組み込まれており、極端なラジアルフォースや転倒モーメントに耐えることができます。パワーの伝達と速度の低減は多段ギアメッシングによって達成され、特に高い転倒モーメント要求を持つ工作機械において、垂直トルクの再方向付けを必要とするスペース制約のある産業用途に最適です。 特徴 - 高負荷テーパーローラーベアリング: 出力端には高負荷のテーパーローラーベアリングが組み込まれており、ラジアルフォースや転倒モーメントを処理します。 - 90度入力出力構成: 垂直シャフトレイアウトはスペース効率を最適化し、出力トルクの方向を再方向付けします。 - 高効率ヘリカルおよびベベルギア: 統合されたベベルギアセットを備えたヘリカルギアを採用し、多段伝達で90%以上の効率を保証します。 - 超精密および最小バックラッシュ: 精密ギア研削とコレットスタイルのロックシステムにより、バックラッシュを≤2アーク分（1/30°）に減少させ、サーボシステムの厳格な位置決め精度基準を満たします。 - 優れた負荷容量: マルチトゥースメッシングが負荷を均等に分配します。浸炭/焼入れギアとニードルローラーベアリングと組み合わせて、数千Nmの出力トルクと優れた耐衝撃性を提供します。 - ノイズ低減と振動のない安定性: 特許取得済みのノイズダンピング技術とヘリカル歯ローリングメッシング設計により、静かな動作（≤50dB）とスムーズで振動のない性能を保証します。 - 長寿命とメンテナンスフリーの操作: プレミアムシールと生涯潤滑により、極端な条件下でもギアの寿命を20,000時間以上延ばします。 仕様 - 最大加速トルク: 定格出力トルクの1.8倍 - 緊急停止トルク: 定格出力トルクの3倍 - 定格入力速度: 最大4500 rpm（モデルによる） - 最大入力速度: 最大8000 rpm（モデルによる） - バックラッシュ: 超精密 ≤1アーク分、精密 ≤3アーク分、標準 ≤5アーク分 - ねじり剛性: 最大580 Nm/アーク分 - 最大ラジアルフォース: 最大58,000 N - 最大アキシャルフォース: 最大59,000 N - 傾斜モーメント: 最大8,500 Nm - サービス寿命: 20,000時間（連続運転10,000時間） - 効率: 最大≥97% - 重量: 最大138.3 kg（モデルによる） - 動作温度: -10℃から90℃ - 潤滑: 合成グリース - 保護クラス: IP65 - 取り付け位置: 任意の方向 - ノイズレベル: ≤72 dB(A)（モデルによる）
