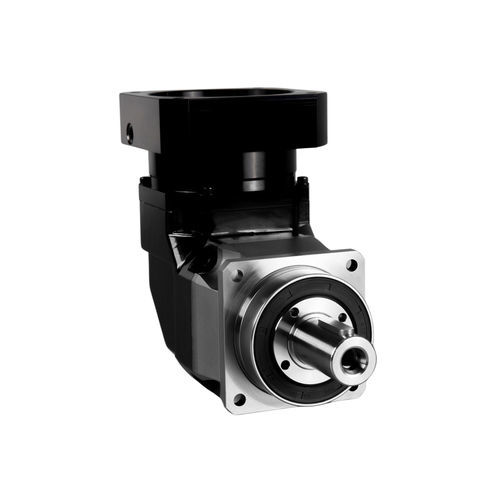

傘歯車角度ギアボックス NFR series

直交軸90°フラスコ式

製品紹介 直角高負荷容量遊星ギアボックスは、入力軸と出力軸の間に垂直90度のレイアウトを持つ遊星ギア伝達システムで、両方が同じ平面上に配置されています。出力端は高負荷テーパーローラーベアリングで強化されており、より大きなラジアル力と転倒モーメントに耐えることができます。パワー伝達と速度低減は多段ギアメッシングを通じて達成されます。そのコンパクトでスペース効率の高いデザインは、空間制約があるか、垂直入力出力方向を必要とする一般的な産業用途に理想的であり、特に高い転倒モーメント抵抗を要求する工作機械に適しています。 - 高負荷テーパーローラーベアリング: 出力端には高負荷テーパーローラーベアリングが組み込まれており、より高いラジアル力と転倒モーメントに耐えることができます。 - 90度入力出力構成: 垂直シャフト配置はスペース利用を最適化し、出力トルクを再配向します。 - 高効率ヘリカルおよびベベルギア: ヘリカルギアを統合されたベベルギアセットと組み合わせて使用し、多段伝達で90%以上の効率を維持します。 - 高精度および低バックラッシュ: 精密研削されたギアとコレットスタイルのロック機構により、バックラッシュを≤2アーク分（1/30度）に最小化し、サーボシステムの厳しい位置決め精度要件を満たします。 - 優れた負荷容量: 多歯メッシングが負荷を均等に分配します。浸炭焼入れされたギアとニードルローラーベアリングの組み合わせにより、数千Nmの出力トルクと優れた衝撃抵抗を実現します。 - 低騒音および安定した動作: 特許取得済みの騒音低減技術とヘリカル歯ローリングメッシングデザインにより、動作騒音を低減し、スムーズで振動のない性能を保証します。 - 耐久性とメンテナンスフリーデザイン: 高品質のシールと永久潤滑技術により、20,000時間を超えるギア寿命を保証し、高温や粉塵曝露の厳しい環境でも使用可能です。 仕様 - 定格出力トルク: Nm - 最大加速トルク: 定格出力トルクの1.8倍 - 緊急停止トルク: 定格出力トルクの3倍 - 定格入力速度: 最大4000 rpm（モデルによる） - 最大入力速度: 最大8000 rpm（モデルによる） - バックラッシュ: ≤2アーク分（高精度）、≤4アーク分（精度）、≤6アーク分（標準） - 剛性: 最大580 Nm/アーク分 - 最大ラジアル力: 最大58,000 N - 最大アキシャル力: 最大59,000 N - 転倒モーメント: 最大8,500 Nm - 寿命: 20,000時間（連続運転10,000時間） - 効率: ≥95%（単段）、≥92%（二段） - 重量: 最大125.3 kg（モデルによる） - 動作温度: -10°Cから90°C - 潤滑: 合成グリース - 保護クラス: IP65 - 取り付け位置: 任意の方向 - 騒音レベル: ≤75 dB(A)（3000 rpm、無負荷時）
