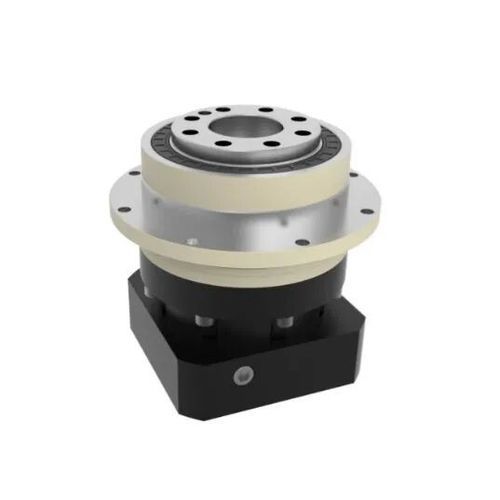

同軸歯車減速機 MYD series平行軸中空軸中実軸
お気に入りに追加する
商品比較に追加する
特徴
- 軸方向
- 同軸, 平行軸
- 軸構成
- 中空軸, 中実軸, ロボットフランジ
- トルク
- 200 - 500 Nm, 100 - 200 Nm, 20 - 50 Nm, 50 - 100 Nm, 500 - 1000 Nm, 1 - 2 kNm
- 設置
- フランジ取付形, 振り子式, タング
- 構造の特徴
- フランジ取り付け, モジュール式, ホロー, 超小型
- 段数
- 一段, 2段
- 性能
- 高性能, 精密, 高効率, バックラッシュゼロ, 静音, ハイトルク, 低反発, 重荷重用, 高硬度, 高容量, メンテナンスフリー, 高出力, 高速
- 応用
- 風力タービン用, ロボット工学用, トランスミッション用, サーボ モーター用, 業務用, 粉砕用, 旋盤, 油圧タービン用, ボビン装置用, 発電機用, ロープウェイ用途, アスファルト・クラック・シーリング用, ゴム産業用, エスカレーター用, 自動装置用, 加熱式可逆性圧延器用, ケーブルおよびホース用, 抄紙機用, エンジン用, キャタピラ付き輸送機用, コンベア用, 器具用, ミキサー用, 通気装置用, 送風機用, 電動モーター用, 機械用, 持ち上げ用, 工具, 大型パラソル, 掘削機用, ドア用, ガス用, 切断機用, 金属産業用, 電気通信設備用, 鉱山装置用, ストリングワイヤー延伸機用, 駆動, 工作機械用, 電気駆動, 建物用, アンテナ用, マルチング用, マリン用, 鉱物応用, 砂糖産業用, 3次元測定機用, 昇降装置用, 射出成形機用, 化学産業用, 厳しい環境用, 航空用, バタフライ弁, DCエンジン用, バケット エレベーター用, 電子機器用, 紙産業用, 取扱設備用, クレーン用, 撹拌機用, ステッピング モーター用, 食品用機械用, プラスチック産業用, 作業場所高さ調節用, ポンプ用, 粉砕機用, セメント産業, 倍速, ローター大だる用, 食品産業用, 高負荷応用用, ウィンチ, 車両用, 形材, ドラム缶用, 家具のレベル調整用, レーザー用, 医薬品用, 垂直粉砕機用, 曲げ加工および歪み矯正機, 遠心分離機用, タイヤ製造, 押出成形機用, 大型ソーラー保護パネル, アクチュエータ用, 下水処理場, 印刷機用, 作業場所高さ調整（座/立）用, パイプ用, 化学反応器用, モーター連結器用, 電力生産用, 関節の, ロータリー回転テーブル, ハイドラパルパ, 冷却タワー用, テキスタイル用, 無人搬送車, 医療機器用, 石油化学工業用, コンベヤーバンド用, コンデンサ用, コンベヤー用, 溶接マシン用, 自動車用途, 軸用, ローラープレス, 回転操作用, 梱包機用, タイヤ用, 圧延器用, 小歯車と平板歯車の駆動用, 連続作動用, 台車用, 昇降機用
- その他の特徴
- メカニカルトランスミッション, 高品質, オーダーメイド, モーターアダプター付, IP65
- 回転速度
最大: 10,000 rpm
(62,831.8531 rad.min-1)最少: 0 rpm
(0 rad.min-1)- バックラッシュ
最大: 0 rad
最少: 0 rad
- 縮小率
最大: 100 unit
最少: 4 unit
- 重量
最大: 70.4 kg
(155.21 lb)最少: 0.7 kg
(1.54 lb)
詳細
概要
HONPINE MYD Series 精密遊星減速機は、高剛性フランジ出力設計により、位置決め精度、トルク伝達、長期信頼性が要求されるモーションコントロール用途に適しています。47 mm〜255 mmの7サイズを揃え、幅広い減速比で産業用ロボット、CNC、自動化ライン、レーザー加工装置に対応します。
機能説明
超低バックラッシュと高いねじり剛性により、優れた繰り返し精度と滑らかで正確な動作を実現します。単段（P0）バックラッシュ ≤1 arcmin、二段（P0）≤3 arcmin。定格出力トルクは14 N・m〜2000 N・m、最大出力トルクは定格の最大3倍まで対応します。サーボモータやロボット関節向けの構成が可能です。
仕様要約（主要データ）
型式と選定
MYD047〜MYD255の型式群でトルクと減速比の範囲をカバーします。ねじり剛性、許容荷重、曲げモーメント、正確な回転数/トルク値は製品ページの詳細仕様表をご参照ください。
用途
HONPINE MYD Series 精密遊星減速機は、高剛性フランジ出力設計により、位置決め精度、トルク伝達、長期信頼性が要求されるモーションコントロール用途に適しています。47 mm〜255 mmの7サイズを揃え、幅広い減速比で産業用ロボット、CNC、自動化ライン、レーザー加工装置に対応します。
機能説明
超低バックラッシュと高いねじり剛性により、優れた繰り返し精度と滑らかで正確な動作を実現します。単段（P0）バックラッシュ ≤1 arcmin、二段（P0）≤3 arcmin。定格出力トルクは14 N・m〜2000 N・m、最大出力トルクは定格の最大3倍まで対応します。サーボモータやロボット関節向けの構成が可能です。
仕様要約（主要データ）
- シリーズ：HONPINE MYD Series
- 対応サイズ：MYD047、MYD064、MYD090、MYD110、MYD140、MYD200、MYD255（47〜255 mm）
- 減速比範囲：4:1〜100:1
- 定格出力トルク：14 Nm〜2000 Nm（機種依存）
- 最大出力トルク：定格の最大3倍
- 定格入力回転数：小型で概ね最大5,000 rpm、機種により変動
- 最大入力回転数：最大で約10,000 rpm（機種依存）
- バックラッシュ：P0 単段 ≤1 arcmin、二段 ≤3 arcmin。P1/P2は機種により選択可能
- 効率：単段 ≥97%、一般的な二段構成 ≥94%
- 使用温度：-10 °C〜+90 °C
- 潤滑：合成グリース（工場充填）
- 保護等級：IP65
- 代表質量（1段）：0.7 kg〜56.1 kg、（2段）：1.0 kg〜70.4 kg
- 騒音レベル（n1 = 3000 rpm）：機種により約 ≤56 dB〜≤70 dB
型式と選定
MYD047〜MYD255の型式群でトルクと減速比の範囲をカバーします。ねじり剛性、許容荷重、曲げモーメント、正確な回転数/トルク値は製品ページの詳細仕様表をご参照ください。
用途
- 産業用ロボット（関節、軸）
- CNC工作機械（高精度軸）
- 自動化生産ライン
- レーザー加工装置・精密加工装置
