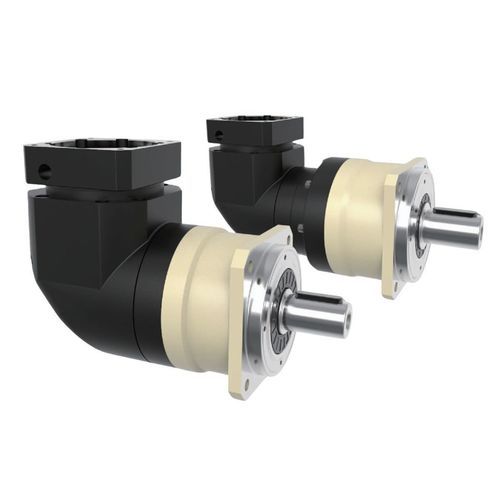

直交軸角度ギアボックス MYBR series

90°フラスコ式中実軸

概要
HONPINE MYBRシリーズ精密直角遊星減速機は、コンパクトな設置、柔軟な減速比、および信頼できる90°動力伝達を必要とする産業用自動化用途向けに設計されています。60～180 mmの5サイズを用意し、減速比3:1～200:1、定格出力トルクはモデルや比により概ね40 N・m～650 N・mの範囲をカバーします。

主な特長

• 90°直角のコンパクトな遊星歯車設計でスペース制約のある装置に適合。
• 5サイズ：MYBR060、MYBR090、MYBR115、MYBR142、MYBR180。
• 1段・2段構成により広い減速比域（3:1–200:1）に対応。
• 超精密バックラッシュ：1段 P0 ≤6 arcmin、2段 P0 ≤9 arcmin。
• 高い伝達効率：多くの1段比で最大 ≤95%（一部の2段/高比は ≤92%）。
• 保護等級 IP65、工場充填の合成グリース潤滑。

モデル一覧

• MYBR060
• MYBR090
• MYBR115
• MYBR142
• MYBR180

仕様（概要）

• 定格出力トルク（典型）：約 40 N・m ～ 650 N・m（モデル／比により変動）、最大出力トルクは概ね定格の約3倍（モデル依存）。
• 定格入力回転数：MYBR060 最大 5,000 rpm、MYBR090/MYBR115 最大 4,000 rpm、MYBR142/MYBR180 最大 3,000 rpm。最大入力回転数：MYBR060 10,000 rpm、MYBR090/115 8,000 rpm、MYBR142/180 6,000 rpm。
• ねじり剛性（例）：MYBR060 約 7 N・m/arcmin、MYBR090 約 14、MYBR115 約 25、MYBR142 約 50、MYBR180 約 145。
• 許容荷重（例）：許容ラジアル荷重 約 1,530～14,500 N、許容軸荷重 約 630～7,250 N（モデル依存）。
• 設計寿命（典型値）：約 20,000 時間（使用条件に依存）。
• 質量（例）：1段 MYBR060 約 2.1 kg ～ MYBR180 約 51 kg、2段では最大 約 54 kg。
• 使用温度：-10℃～+90℃。騒音レベル（n₁ = 3000 rpm）：サイズにより概ね ≤63～72 dB。

技術的特徴

• シリーズ名：HONPINE MYBR。
• 構造：精密遊星歯車、直角（90°）、1段または2段構成。
• 潤滑：合成グリース（工場充填）。
• 保護等級：IP65。
• 用途例：包装機、コンベヤ、組立装置、マテリアルハンドリング等、コンパクトで高精度な直角減速を必要とする産業用自動化機器。
