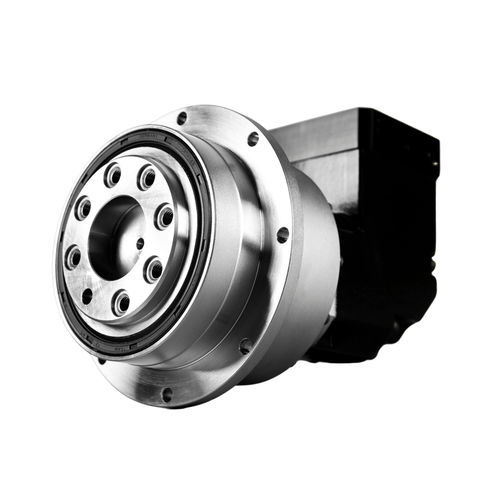

傘歯車角度ギアボックス NDVR series

直交軸90°フラスコ式

紹介 高負荷容量直角遊星ギアボックスは、入力シャフトと出力シャフトの間に垂直90度のレイアウトを持つ遊星ギア伝達システムで、両方が同じ平面上に配置されています。出力端にはフランジプレートが装備されています。多段ギアメッシングを通じて、動力伝達と速度低減が達成されます。その小型でスペース効率の高い設計により、空間制約がある一般的な産業用途や垂直入力出力方向を必要とする用途に最適で、特に転倒モーメントに対する高い耐性を要求する工作機械に適しています。 特徴 - フランジプレート出力：出力端は安全な取り付けのために平らなフランジプレートとして設計されています。 - 90度入力出力構成：垂直シャフト配置はスペース利用を最適化し、出力トルクを再配向します。 - 高効率のヘリカルおよびベベルギア：ヘリカルギアを統合されたベベルギアセットと組み合わせて使用し、多段伝達で90％以上の効率を維持します。 - 高精度と低バックラッシュ：精密に研削されたギアとコレットスタイルのロック機構により、バックラッシュを≤2アーク分（1/30°）に最小化し、サーボシステムの位置決め精度要件を満たします。 - 優れた負荷容量：多歯メッシングが負荷を均等に分配します。浸炭焼入れされたギアとニードルローラーベアリングを組み合わせることで、数千Nmの出力トルクと優れた耐衝撃性を実現します。 - 低騒音と安定した動作：特許取得済みのノイズリダクション技術とヘリカル歯ローリングメッシング設計により、運転ノイズを低減し、スムーズで振動のない性能を保証します。 - 長寿命とメンテナンスフリーデザイン：高品質のシールと永久潤滑により、過酷な環境でも20,000時間を超えるギア寿命を保証します。 仕様 - 定格出力トルク：Nm - セグメント番号：シングル、ダブル - 比率：4、5、7、8、10、14、16、20、25、35、40、50、60、70、80、90、100、140、160、200 - 最大加速トルク：定格出力トルクの1.8倍 - 緊急停止トルク：定格出力トルクの3倍 - 定格入力速度：最大5000 rpm - 最大入力速度：最大10000 rpm - 超精密バックラッシュ：≤2アーク分 - 精密バックラッシュ：≤4アーク分 - 標準バックラッシュ：≤6アーク分 - ねじり剛性：Nm/アーク分 - 最大ラジアル力：N - 最大アキシャル力：N - 傾斜モーメント：Nm - サービス寿命：20000時間（連続運転10000時間） - 効率：≥95％（シングルステージ）、≥92％（ダブルステージ） - 重量：kg - 動作温度：-10℃-90℃ - 潤滑：合成グリース - 保護クラス：IP65 - 取り付け位置：任意の方向 - 騒音レベル：≤74 dB(A) タグ：精密遊星ギアボックス、高精度遊星ギアボックス、ミニチュア遊星ギアボックス、ミニ遊星ギアボックス、小型遊星ギアボックス、直角遊星ギアボックス、コンパクト遊星ギアボックス、コンパクト遊星減速機、コンパクト遊星ギア、小型遊星ギアセット、小型遊星ギアモーター、小型遊星ギアボックスサプライヤー 技術仕様 / 特徴： - 垂直90度入力/出力シャフトレイアウト - 安全な取り付けのためのフランジプレート出力 - 動力伝達と速度低減のための多段ギアメッシング - ヘリカルおよびベベルギアセット、効率>90％ - バックラッシュ≤2アーク分（超精密）、≤4アーク分（精密）、≤6アーク分（標準） - 出力トルク：数千Nmまで - サービス寿命：>20,000時間 - 保護クラス：IP65 - 動作温度：-10℃から90℃ - 潤滑：合成グリース - 取り付け：任意の方向 - 騒音レベル：≤74 dB(A)
