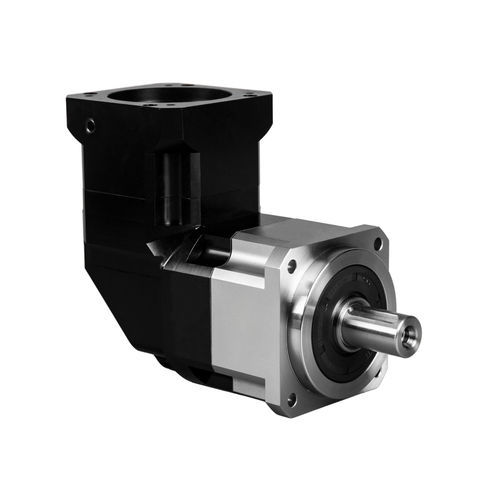

スパイラルベベルギア角度ギアボックス NBR series

直交軸90°フラスコ式

製品紹介 直角スクエアハウジング出力フランジ付きプラネタリリダクションギアは、入力軸と出力軸の間に90度の垂直配置を特徴とするプラネタリギア伝送装置であり、両軸は同一平面上にあります。四角いハウジングと四角い出力フランジを特徴とするこのリダクションギアは、マルチステージギアメッシングを通じて動力伝達と速度低減を実現します。コンパクトな構造と省スペースの利点を提供し、空間制約の遵守や垂直入力出力方向の配置を必要とする一般的な産業用途に特に適しています。 - 四角いハウジングと出力フランジ：リダクションギアのハウジングと出力フランジは四角い構造を持っています。ネジは下から上に固定され、ユニットを取り付け構造に固定します。 - 90度の入力出力方向：入力軸と出力軸は90度に配置され、スペースを節約し、出力方向を変更します。 - 高効率のヘリカルおよびベベルギア：すべてのギアはヘリカル歯を使用し、統合されたベベルギアセットを備えており、高い伝送効率を保証します。マルチステージ伝送は90％以上の効率を維持します。 - 高精度と低バックラッシュ：精密ギア研削プロセスとコレットスタイルのロック機構により、バックラッシュを2アーク分以内（1/30度）に最小限に抑え、サーボシステムの厳しい位置決め精度要求を満たします。 - 高負荷容量：マルチトゥースメッシングデザインは負荷を均等に分配します。浸炭焼入れギアとニードルローラーベアリングと組み合わせて、リダクションギアは数千Nmの出力トルクと優れた衝撃耐性を提供します。 - ノイズリダクションと安定性：特許取得済みのノイズリダクション構造とヘリカル歯面ローリングメッシングデザインにより、運転ノイズを大幅に低減し、振動のないスムーズな運転を保証します。 - 耐久性とメンテナンスフリーデザイン：高品質のシールと生涯潤滑技術により、ギアの寿命を20,000時間以上延ばします。リダクションギアは、高温や埃っぽい環境を含む過酷な作業条件に耐えます。 仕様（シート1） - 定格出力トルク：モデルに応じて最大1900 Nm - バックラッシュ：≤2アーク分（超精密） - 効率：最大≥95％ - 保護クラス：IP65 - サービス寿命：最大20,000時間 - 動作温度：-10℃から90℃ - 潤滑：合成 - 取り付け：任意の方向
