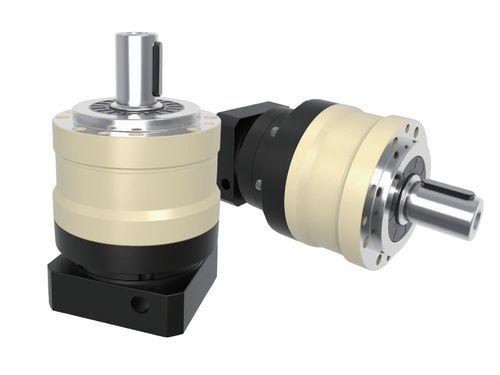

同軸サーボギアボックス MYB-E series中実軸低反発精密
お気に入りに追加する
商品比較に追加する
特徴
- 軸方向
- 同軸
- 軸構成
- 中実軸
- 性能
- 低反発, 精密, 高精度, 高硬度, 高効率
- その他の特徴
- IP65
- 回転速度
最大: 10,000 rpm
(62,831.8531 rad.min-1)最少: 2,000 rpm
(12,566.3706 rad.min-1)- バックラッシュ
最大: 0 rad
最少: 0 rad
- 縮小率
最大: 100 unit
最少: 3 unit
- 重量
最大: 60 kg
(132.28 lb)最少: 1.3 kg
(2.87 lb)
詳細
概要
HONPINE MYB-Eシリーズの高精度遊星減速機は、中・大型の産業機械向けに設計され、高トルク容量、精密な位置決め、連続運転に対応します。70〜235 mmの6つの機種を揃え、減速比は3:1〜100:1、定格出力トルクは40 N·m〜2000 N·mをカバーします。構造は高いねじり剛性、耐衝撃性、および効率的なトルク伝達を提供します。
特長
用途
サーボやモーションコントロール用途に最適で、包装機、コンベヤ、木工機械、搬送・ハンドリング装置、産業用自動化の各分野で信頼性のある繰り返し可能なトルク伝達を実現します。
仕様（表抜粋・行ごと）
仕様 | 単位 | 段数 | ギヤ比¹ | MYB-E070 | MYB-E090 | MYB-E120 | MYB-E155 | MYB-E205 | MYB-E235
定格出力トルク T₂N | N·m | 1 | 3 | 55 | 130 | 208 | 342 | 588 | 1,140
| N·m | 1 | 4 | 50 | 140 | 290 | 542 | 1,050 | 1,700
| N·m | 1 | 5 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| N·m | 1 | 6 | 55 | 150 | 310 | 600 | - | -
| N·m | 1 | 7 | 50 | 140 | 300 | 550 | 1,100 | 1,800
| N·m | 1 | 8 | 45 | 120 | 260 | 500 | 1,000 | 1,600
| N·m | 1 | 10 | 40 | 100 | 230 | 450 | 520 | 1,220
| N·m | 2 | 12 | 55 | 130 | 208 | 342 | - | -
| N·m | 2 | 15 | 55 | 130 | 208 | 342 | 588 | 1,140
| N·m | 2 | 20 | 50 | 140 | 290 | 542 | 1,050 | 1,700
| N·m | 2 | 25 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| N·m | 2 | 30 | 50 | 130 | 208 | 342 | 1,200 | 2,000
| N·m | 2 | 35 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| N·m | 2 | 40 | 50 | 140 | 290 | 542 | 1,200 | 2,000
| N·m | 2 | 50 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| N·m | 2 | 60 | 55 | 150 | 310 | 600 | - | -
| N·m | 2 | 70 | 50 | 140 | 300 | 550 | 1,100 | 1,800
| N·m | 2 | 80 | 45 | 120 | 260 | 500 | 1,000 | 1,600
| N·m | 2 | 100 | 40 | 100 | 230 | 450 | 520 | 1,220
最大出力トルク T₂B | N·m | 12 | 3~100 | 定格出力トルクの3倍（全機種共通）
定格入力回転速度 n₁ | rpm | 12 | 3~100 | MYB-E070: 5,000 | MYB-E090: 4,000 | MYB-E120: 4,000 | MYB-E155: 3,000 | MYB-E205: 3,000 | MYB-E235: 2,000
最大入力回転速度 n₁B | rpm | 12 | 3~100 | MYB-E070: 10,000 | MYB-E090: 8,000 | MYB-E120: 8,000 | MYB-E155: 6,000 | MYB-E205: 6,000 | MYB-E235: 4,000
バックラッシュ | arcmin | 1/2 | 3~10 / 12~100 | 1段 ≤5 ; 2段 ≤7
ねじり剛性 | N·m/arcmin | 12 | 3~100 | MYB-E070: 7 | MYB-E090: 14 | MYB-E120: 25 | MYB-E155: 50 | MYB-E205: 145 | MYB-E235: 225
許容ラジアル荷重 F₂rB² | N | 12 | 3~100 | MYB-E070: 1,530 | MYB-E090: 3,250 | MYB-E120: 6,700 | MYB-E155: 9,400 | MYB-E205: 14,500 | MYB-E235: 50,000
許容アキシアル荷重 F₂a1B² | N | 12 | 3~100 | MYB-E070: 630 | MYB-E090: 1,300 | MYB-E120: 3,000 | MYB-E155: 4,000 | MYB-E205: 6,200 | MYB-E235: 35,000
許容アキシアル荷重 F₂a2B² | N | 12 | 3~100 | MYB-E070: 765 | MYB-E090: 1,625 | MYB-E120: 3,350 | MYB-E155: 4,700 | MYB-E205: 7,250 | MYB-E235: 25,000
使用寿命 | hr | 12 | 3~100 | 20,000*（目安）
効率 η | % | 1/2 | 3~10 / 12~100 | 1段 ≥97%（3~10） ; 2段 ≥94%（12~100）
重量 | kg | 1/2 | 3~10 / 12~100 | 機種別値は表参照
使用温度 | ℃ | 12 | 3~100 | -10℃ ～ +90℃
潤滑 | | 12 | 3~100 | 合成グリース
保護等級 | | 12 | 3~100 | IP65
取付位置 | | 12 | 3~100 | 取付方向（柔軟）
騒音レベル（n₁ = 3000 rpm） | dB | 12 | 3~100 | MYB-E070 ≤58 | MYB-E090 ≤60 | MYB-E120 ≤63 | MYB-E155 ≤65 | MYB-E205 ≤67 | MYB-E235 ≤70
特性 / 技術仕様
HONPINE MYB-Eシリーズの高精度遊星減速機は、中・大型の産業機械向けに設計され、高トルク容量、精密な位置決め、連続運転に対応します。70〜235 mmの6つの機種を揃え、減速比は3:1〜100:1、定格出力トルクは40 N·m〜2000 N·mをカバーします。構造は高いねじり剛性、耐衝撃性、および効率的なトルク伝達を提供します。
特長
- バックラッシュ：1段 ≤5 arcmin、2段 ≤7 arcmin
- 高いねじり剛性と耐衝撃性
- 滑らかな動作と高精度な位置決め、サーボシステム適合
- 高効率：3–10:1 で ≥97% 、12–100:1 で ≥94%
- 保護等級 IP65、合成グリース潤滑
用途
サーボやモーションコントロール用途に最適で、包装機、コンベヤ、木工機械、搬送・ハンドリング装置、産業用自動化の各分野で信頼性のある繰り返し可能なトルク伝達を実現します。
仕様（表抜粋・行ごと）
仕様 | 単位 | 段数 | ギヤ比¹ | MYB-E070 | MYB-E090 | MYB-E120 | MYB-E155 | MYB-E205 | MYB-E235
定格出力トルク T₂N | N·m | 1 | 3 | 55 | 130 | 208 | 342 | 588 | 1,140
| N·m | 1 | 4 | 50 | 140 | 290 | 542 | 1,050 | 1,700
| N·m | 1 | 5 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| N·m | 1 | 6 | 55 | 150 | 310 | 600 | - | -
| N·m | 1 | 7 | 50 | 140 | 300 | 550 | 1,100 | 1,800
| N·m | 1 | 8 | 45 | 120 | 260 | 500 | 1,000 | 1,600
| N·m | 1 | 10 | 40 | 100 | 230 | 450 | 520 | 1,220
| N·m | 2 | 12 | 55 | 130 | 208 | 342 | - | -
| N·m | 2 | 15 | 55 | 130 | 208 | 342 | 588 | 1,140
| N·m | 2 | 20 | 50 | 140 | 290 | 542 | 1,050 | 1,700
| N·m | 2 | 25 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| N·m | 2 | 30 | 50 | 130 | 208 | 342 | 1,200 | 2,000
| N·m | 2 | 35 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| N·m | 2 | 40 | 50 | 140 | 290 | 542 | 1,200 | 2,000
| N·m | 2 | 50 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| N·m | 2 | 60 | 55 | 150 | 310 | 600 | - | -
| N·m | 2 | 70 | 50 | 140 | 300 | 550 | 1,100 | 1,800
| N·m | 2 | 80 | 45 | 120 | 260 | 500 | 1,000 | 1,600
| N·m | 2 | 100 | 40 | 100 | 230 | 450 | 520 | 1,220
最大出力トルク T₂B | N·m | 12 | 3~100 | 定格出力トルクの3倍（全機種共通）
定格入力回転速度 n₁ | rpm | 12 | 3~100 | MYB-E070: 5,000 | MYB-E090: 4,000 | MYB-E120: 4,000 | MYB-E155: 3,000 | MYB-E205: 3,000 | MYB-E235: 2,000
最大入力回転速度 n₁B | rpm | 12 | 3~100 | MYB-E070: 10,000 | MYB-E090: 8,000 | MYB-E120: 8,000 | MYB-E155: 6,000 | MYB-E205: 6,000 | MYB-E235: 4,000
バックラッシュ | arcmin | 1/2 | 3~10 / 12~100 | 1段 ≤5 ; 2段 ≤7
ねじり剛性 | N·m/arcmin | 12 | 3~100 | MYB-E070: 7 | MYB-E090: 14 | MYB-E120: 25 | MYB-E155: 50 | MYB-E205: 145 | MYB-E235: 225
許容ラジアル荷重 F₂rB² | N | 12 | 3~100 | MYB-E070: 1,530 | MYB-E090: 3,250 | MYB-E120: 6,700 | MYB-E155: 9,400 | MYB-E205: 14,500 | MYB-E235: 50,000
許容アキシアル荷重 F₂a1B² | N | 12 | 3~100 | MYB-E070: 630 | MYB-E090: 1,300 | MYB-E120: 3,000 | MYB-E155: 4,000 | MYB-E205: 6,200 | MYB-E235: 35,000
許容アキシアル荷重 F₂a2B² | N | 12 | 3~100 | MYB-E070: 765 | MYB-E090: 1,625 | MYB-E120: 3,350 | MYB-E155: 4,700 | MYB-E205: 7,250 | MYB-E235: 25,000
使用寿命 | hr | 12 | 3~100 | 20,000*（目安）
効率 η | % | 1/2 | 3~10 / 12~100 | 1段 ≥97%（3~10） ; 2段 ≥94%（12~100）
重量 | kg | 1/2 | 3~10 / 12~100 | 機種別値は表参照
使用温度 | ℃ | 12 | 3~100 | -10℃ ～ +90℃
潤滑 | | 12 | 3~100 | 合成グリース
保護等級 | | 12 | 3~100 | IP65
取付位置 | | 12 | 3~100 | 取付方向（柔軟）
騒音レベル（n₁ = 3000 rpm） | dB | 12 | 3~100 | MYB-E070 ≤58 | MYB-E090 ≤60 | MYB-E120 ≤63 | MYB-E155 ≤65 | MYB-E205 ≤67 | MYB-E235 ≤70
特性 / 技術仕様
- シリーズ：MYB-E
- 機種（ケーシング径）：70 / 90 / 120 / 155 / 205 / 235 mm
- 減速比：3:1〜100:1
- 定格出力トルク：40〜2,000 N·m
- 最大出力トルク：定格の最大3倍
- バックラッシュ：1段 ≤5 arcmin、2段 ≤7 arcmin
- 高効率でサーボシステム対応
- 保護等級 IP65、合成グリース潤滑
