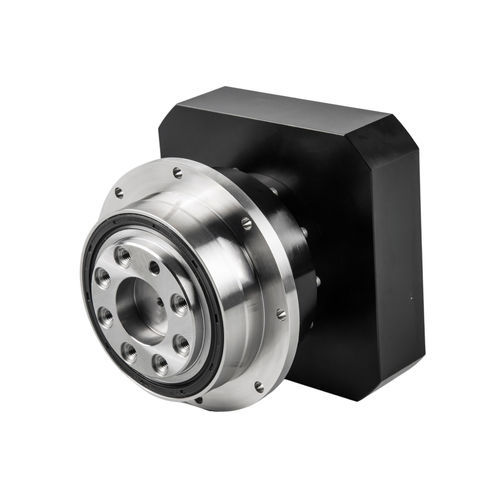

ヘリカル歯車減速機 ND series

同軸中実軸20 - 50 Nm

製品紹介 フランジ出力遊星ギア減速機は、遊星ギア伝達システムとフランジ出力構造を組み合わせた精密伝達装置です。その主要コンポーネントは、サンギア、遊星ギア、および内部リングギアで構成されており、単段または多段のギアメッシュを通じて動力伝達を実現します。フランジは重要な接続コンポーネントとして機能し、高精度ベアリングを統合した円形デザインを特徴とし、接触面積を拡大し、安定した取り付けサポートを提供します。サーボモーターやステッピングモーターなどの電源と互換性があり、この減速機はCNC工作機械、産業用ロボット、自動化生産ライン、航空宇宙用途などの精密機器で広く使用されています。 特徴 - 高精度ベアリングを備えたフランジ出力：高精度ベアリングを備えたフランジ出力デザインは、接触面積を拡大し、安定した取り付けサポート、位置精度の向上、優れた引張剛性、および卓越したねじり強度を提供します。 - 高効率のための全ヘリカルギア伝達：すべてのヘリカルギアの噛み合いにより、単段で97-98％、多段で90％以上の優れた伝達効率を確保します。 - 高精度＆低バックラッシュ：精密研削技術とコレットクランプ機構を組み合わせることで、バックラッシュを≤1アーク分（1/60°）に最小化し、サーボシステムの厳しい位置精度要件を満たします。 - 剛性を高めるための一体型デザイン：統合された遊星キャリア、内部リングギア、およびサンギアは、二次リベットポイントを排除し、比類のない構造的完全性を実現します。 - 高負荷容量：多歯メッシュが負荷を効率的に分散します。浸炭/焼入れギアとニードルローラーベアリングを備えたこの減速機は、数千N·mの出力トルクと優れた衝撃耐性を提供します。 - ノイズ低減＆運用安定性：特許取得済みのノイズダンピングアーキテクチャとヘリカル歯面ローリングエンゲージメントにより、運用ノイズを≤65 dBに低減し、振動のないスムーズさを確保します。 - 耐久性＆メンテナンスフリーの運用：高品質のシールと永久潤滑技術により、過酷な環境でも20,000時間以上の耐用年数を延ばします。 仕様 - 最大加速トルク：定格出力トルクの1.8倍 - 緊急停止トルク：定格出力トルクの3倍 - 定格入力速度：最大5000 rpm（モデルによる） - 最大入力速度：最大10000 rpm（モデルによる） - 超精密バックラッシュ：≤1アーク分（単一セグメント）、≤3アーク分（ダブルセグメント） - 精密バックラッシュ：≤3アーク分（単一）、≤5アーク分（ダブル） - 標準バックラッシュ：≤5アーク分（単一）、≤7アーク分（ダブル） - ねじり剛性：最大1421 Nm/アーク分（モデルによる） - 最大ラジアル力：最大58000 N（モデルによる） - 最大アキシャル力：最大59000 N（モデルによる） - 傾斜モーメント：最大8500 Nm（モデルによる） - 耐用年数：20000時間（連続運転10000時間） - 効率：≥97％（単一）、≥94％（ダブル） - 重量：0.7 kgから124.5 kg（モデルによる） - 動作温度：-30℃から90℃ - 潤滑：合成グリース - 保護等級：IP65 - 取り付け位置：任意の方向 - ノイズレベル：≤73 dB(A)（モデルと速度による）
