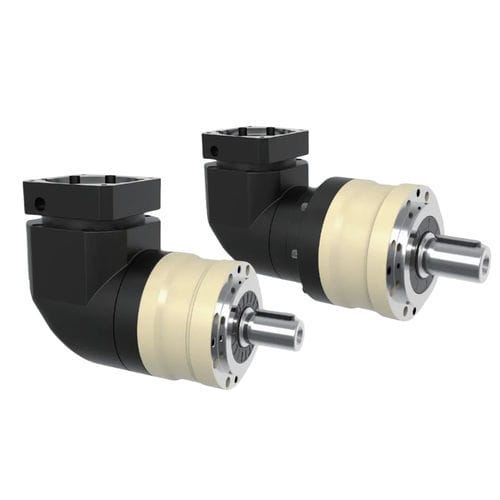

直交軸サーボギアボックス MYBR-E series同軸垂直出力軸中実軸
お気に入りに追加する
商品比較に追加する
特徴
- 軸方向
- 同軸, 直交軸
- 軸構成
- 中実軸, 垂直出力軸, ロボットフランジ
- トルク
- 200 - 500 Nm, 100 - 200 Nm, 50 - 100 Nm, 20 - 50 Nm, 500 - 1000 Nm, 1 - 2 kNm
- 設置
- フランジ取付形, タング, 振り子式
- 構造の特徴
- コンパクト, フランジ取り付け
- 段数
- 一段, 2段
- 性能
- 精密, 低反発, ハイトルク, 高硬度, 高性能, 高効率, メンテナンスフリー, 静音, 高速, 高容量, 重荷重用
- 応用
- 機械用, サーボ モーター用, 医療機器用, コンベア用, 軸用, トランスミッション用, 回転テーブル用, 業務用, 食品産業用, 工作機械用, 自動装置用, ロボット用, 切断機用, 機械用, 高負荷応用用, 航空用, 車両用
- その他の特徴
- 高品質, オーダーメイド, 台座, 自動整合
詳細
導入
HONPINE MYBR-Eシリーズ直角（90°）遊星減速機は、高出力トルク、幅広い減速比、およびコンパクトな取り付けが求められる中～大型の産業機械向けに設計されています。MYBR-E070～MYBR-E155までの6つのフレームサイズを備え、減速比は3:1～200:1、定格出力トルクは約40 N·m～2000 N·mの範囲をカバーします。
設計と性能
コンパクトな90°設計により設置の自由度が高く、高い伝達効率、制御されたバックラッシュ（単段 ≤6 arcmin、二段 ≤9 arcmin）、所定のねじり剛性、および長寿命を実現します。定格および最大入力回転数はフレームによって異なります（例：MYBR-E070：定格最大5,000 rpm、最大10,000 rpm）。効率は単段で最大95%、二段で最大92%です。
仕様（抜粋）
用途
機種選定と注意事項
要求トルク、慣性モーメント（J1）、許容ラジアル／軸方向荷重、および入力回転数に基づいてフレームと減速比を選定してください。動的負荷やピーク負荷がある場合は最大出力トルク（最大で T₂N の約3倍）とフレームごとの許容入力回転数を確認してください。詳細な寸法、J1 値、取付けオプションは HONPINE のデータシートまたは技術サポートを参照してください。
HONPINE MYBR-Eシリーズ直角（90°）遊星減速機は、高出力トルク、幅広い減速比、およびコンパクトな取り付けが求められる中～大型の産業機械向けに設計されています。MYBR-E070～MYBR-E155までの6つのフレームサイズを備え、減速比は3:1～200:1、定格出力トルクは約40 N·m～2000 N·mの範囲をカバーします。
設計と性能
コンパクトな90°設計により設置の自由度が高く、高い伝達効率、制御されたバックラッシュ（単段 ≤6 arcmin、二段 ≤9 arcmin）、所定のねじり剛性、および長寿命を実現します。定格および最大入力回転数はフレームによって異なります（例：MYBR-E070：定格最大5,000 rpm、最大10,000 rpm）。効率は単段で最大95%、二段で最大92%です。
仕様（抜粋）
- フレームサイズ：70 mm～155 mmの6サイズ（MYBR-E070 / MYBR-E090 / MYBR-E120 / MYBR-E155 等）
- 減速比：3:1～200:1（単段／二段構成）
- 定格出力トルク T₂N：約40～2000 N·m（フレーム・比により変動）
- 最大出力トルク T₂B：最大で T₂N の約3倍（機種／減速比に依存）
- ねじり剛性（例）：MYBR-E070: 7 N·m/arcmin；MYBR-E090: 14；MYBR-E120: 25；MYBR-E155: 50
- 許容荷重（例）：許容ラジアル荷重は最大 9,400 N（MYBR-E155）等
- 使用温度：−10 ℃～+90 ℃；保護等級：IP65；潤滑：合成グリース
- 騒音レベル（n₁ = 3000 rpm）：フレームにより概ね ≤63～70 dB
用途
- 包装機械
- コンベヤ・搬送システム
- 木工機械
- 産業用オートメーションおよびサーボ駆動機器
機種選定と注意事項
要求トルク、慣性モーメント（J1）、許容ラジアル／軸方向荷重、および入力回転数に基づいてフレームと減速比を選定してください。動的負荷やピーク負荷がある場合は最大出力トルク（最大で T₂N の約3倍）とフレームごとの許容入力回転数を確認してください。詳細な寸法、J1 値、取付けオプションは HONPINE のデータシートまたは技術サポートを参照してください。
