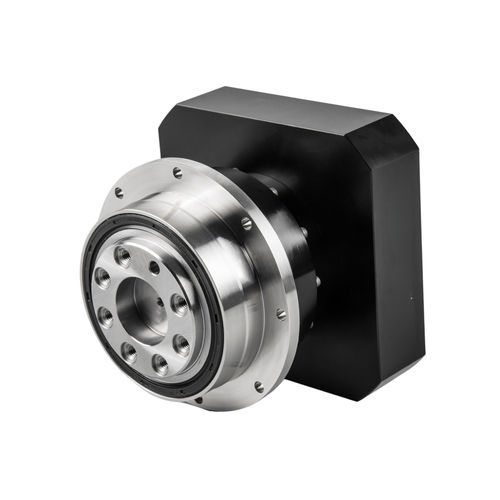

ヘリカル歯車減速機 ND series

同軸中実軸20 - 50 Nm

製品紹介フランジ出力遊星歯車減速機は、遊星歯車伝動システムとフランジ出力構造を組み合わせた精密伝動装置です。太陽歯車、遊星歯車、内輪歯車から構成され、単段または多段の歯車噛み合いにより動力伝達を行います。重要な接続部品であるフランジは、高精度ベアリングを内蔵した円形設計で、接触面積を拡大し、安定した取り付けをサポートします。サーボモータやステッピングモータなどの動力源に対応し、CNC工作機械、産業用ロボット、自動生産ライン、航空宇宙用途などの精密機器に幅広く採用されています：高精度ベアリングを搭載したフランジ出力設計により、接触面積の拡大、安定した取り付けサポート、位置精度の向上、優れた引張剛性、優れたねじり強度を実現します：高精度と低バックラッシ：精密研削技術とコレットクランプ機構を組み合わせることで、バックラッシを≤1 arcmin（1/60°）に抑え、サーボシステムの厳しい位置決め精度要件を満たします：多歯噛合により荷重を効率よく分散。浸炭焼入れギアとニードルローラーベアリングにより、最大数千N・mの出力トルクと優れた耐衝撃性を発揮します：特許取得済みのノイズダンピングアーキテクチャとヘリカル歯面転がり噛み合いにより、振動のないスムーズな動作を保証しながら、運転ノイズを≤65 dBに低減します：プレミアムシールと永久潤滑技術により、高温や粒子汚染のある過酷な環境でも、20,000時間以上の寿命を実現。仕様パラメータ表セグメント番号比率ND047NDS064NDS064NDS090ND090NDV110NDV140NDV200NDV255NDV285定格出力torqueNmsingle4224545110130280560110022003600525555514516034061013002200330072048481251303005601200200029008———95100250550110017002850101540409510022046095014001900double16224545110130280560110022003600202245451101302805601100200036002525606014516035061013002200330030—————————3100352050501251403105601200120030004018505011012028056012001800—5018555514516034061013002000330060——481251203005601200180029007018—4812512030056011001800290080———95100—————90——40951002504609501500220010015—409510022046095014001900Further技術仕様と詳細は、上記の全仕様表をご覧ください。最大加速トルク：定格出力トルクの1.8倍緊急停止トルク：定格出力トルクの3倍定格出力トルクの3倍定格入力回転数：最大5000rpm（モデルによって異なります）最大入力回転数：最大10000rpm（モデルによって異なります）超精密バックラッシュ：≤1 arcmin（シングルセグメント）、≤3 arcmin（ダブルセグメント）ねじり剛性：最大1421 Nm/arcmin（モデルによって異なります）最大ラジアル力：最大58000 N（モデルによって異なります）最大アキシャル力：最大59000 N（モデルによって異なります）最大ラジアル力：最大59000 N（モデルによって異なります）最大アキシャル力：最大59000 N（モデルによって異なります）最大ラジアル力：最大58000 N（モデルによって異なります）最大アキシャル力：最大59000 N（モデルによって異なります）最大アキシャル力：最大59000 N（モデルによって異なります軸力：最大59000 N（モデルにより異なる）傾斜モーメント：最大8500 Nm（モデルにより異なる）寿命：20000時間（連続運転10000時間）効率：≥97％（シングル）、≥94％（ダブル）重量：最大124.5 kg（モデルにより異なる）動作温度：-30℃～90℃潤滑：合成グリース保護等級：IP65IP65取り付け位置：騒音レベル: ≤73 dB(A)(モデルによって異なります)
