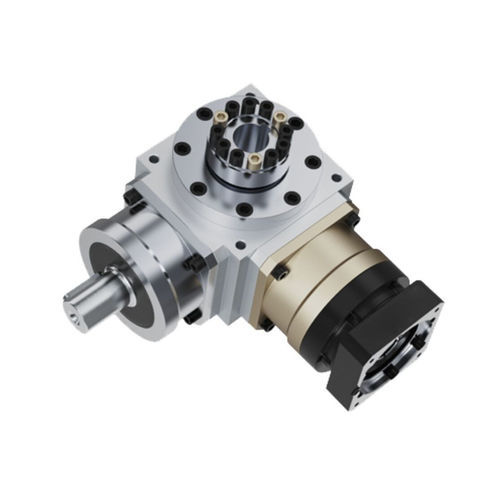

スパイラルベベルギア歯車減速機 NT series

直交軸中空軸中実軸

ボア入力形直角スパイラルベベルギヤボックスは、入力軸をボア設計とし、モータを直接連結するための連結フランジプレートを備えています。入力軸と出力軸を90度の角度で配置し、スパイラルベベルギヤやベベルギヤなどの歯車機構によって動力の方向転換を実現している。コアデザインは空間効率の最適化に重点を置いており、産業用オートメーション機器、CNC工作機械、包装機械、およびコンパクトな設置や方向性のある動力伝達を必要とするその他の用途に適しています。アルミニウム製ハウジングは、自動化システムや重量が重視される場面で優先的に使用され、ステンレス鋼製ハウジングは、食品加工、製薬、海洋工学などの耐腐食性環境に対応し、合金鋼製ハウジングは、スマート倉庫リフティングシステムなどのヘビーデューティアプリケーション向けに設計されています。使いやすい設計シャフトボア入力とモータを直接接続するための接続フランジを採用し、使いやすさを確保しました。 ●内部ベベルギア構造と垂直な入出力シャフト配置により、装置の設置面積を最小限に抑え、特に狭い設置スペースに適しています。 ●高い伝達効率と低いエネルギー消費精密ギアの噛み合いと最適化された潤滑システムを採用し、エネルギー損失を抑えながら95%以上の伝達効率を実現しました。高精度・低騒音ヘリカルギアやベベルギアと精密加工の組み合わせにより、バックラッシを最小限に抑え、正確な位置決め、スムーズな動作、低騒音を実現しました。多様な出力形態中空入力・中空出力、中空入力・中空出力、シャフト入力・シャフト出力、シャフト入力・中空出力など、多様な出力形態を用意しています。仕様表（シート1）減速機性能データ（ATBシリーズの性能・仕様はATシリーズと同じです）仕様段数減速比ANT065 FLNT065 FL1NT065 FHNT065 FCNT065 FR1NT075 FLNT075 FL1NT075 FHNT075 FCNT075 FR1NT090 FLNT090 FL1NT090 FHNT090 FCNT090FR1NT110 FLNT110 FHNT110 FCNT110 FR1NT140 FLNT140 FHNT140 FCNT140 FR1NT170 FLNT170 FLNT170 FHNT170 FCNT170 FR1NT210 FLNT210 FL1NT210FHNT210 FCNT210 FRNT240 FLNT240 FL1NT240 FHNT240 FCNT240 FR1NT280 FLNT280 FL1NT280 FHNT280 FCNT280 FR1定格出力トルク T₂N (Nm)Nm112545781503605851、3002,1503,2001.52545781503605851,3002,1503,20022442681503305441,2202,0103,05031833541202704501,0201,6502,85041328481002243768601,4102,3005122540851963207401,2102,000仕様表（シート2）減速機性能データ仕様段数減速比ANT065 FLNT065 FL1NT065 FHNT065 FCNT065 FRNT075 FLNT075 FL1NT075 FHNT075 FCNT075 FR1NT090 FLNT090 FL1NT090 FHNT090 FCNT090 FR1NT110 FLNT110 FLNT110FHNT110 FCNT110 FRNT140 FLNT140 FHNT140 FCNT140 FRNT170 FLNT170 FLNT170 FHNT170 FCNT170 FRNT210 FLNT210 FLNT210FHNT210 FCNT210 FRNT240 FLNT240 FL1NT240 FHNT240 FCNT240 FRNT280 FLNT280 FL1NT280 FHNT280 FCNT280 FRM慣性モーメント J₁110.511.303.147.6223.5459.09195.96365.387.631.50.461.152.806.6519.3449.38156.02279.62584.28定格出力トルク：最大3200Nm最大加速トルク：1.5倍定格出力トルク最大加速入力回転数:最大8,000 rpmバックラッシュ: ≤6円弧分(1段), ≤8円弧分(2段), ≤10円弧分(3段)許容ラジアル荷重:最大18,000 NP許容アキシアル荷重:最大9,000 NSサービス寿命:20,000時間効率:最大≥98%動作温度:-10℃~90℃潤滑：合成潤滑グリース騒音レベル：≤84dB(A)(n₁=1500rpm時)技術的特長/仕様ボア入力直角スパイラルベベルギアボックス入出力シャフトは90度の角度フランジを介したダイレクトモーターカップリングコンパクトな設置に最適アルミニウム、ステンレススチール、合金スチールのハウジングをご用意、アルミニウム、ステンレス鋼、または合金鋼ハウジングで利用可能多様な出力構成高い伝達効率（95％以上）低騒音と最小限のバックラッシュ高負荷容量と耐久性産業オートメーション、CNC、包装、食品加工、製薬、船舶、およびヘビーデューティアプリケーションに適しています。
